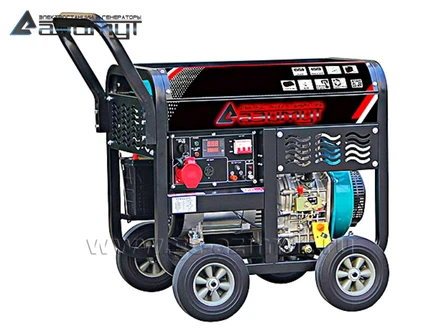

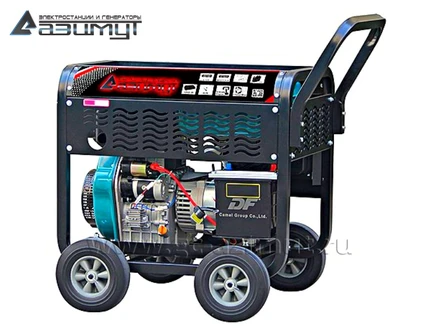

3-фазный бытовой дизельный генератор 10 кВт (380 В) с автозапуском
АДП-10-Т400-В2 (3000 об/мин)
| Постоянная мощность | 10,0 кВт / 12,5 кВА |
| Резервная мощность | 11,0 кВт / 14,0 кВА |
| Напряжение | 230/400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазный |
| Первичный дизельный двигатель | ADE290F |
| Синхронный генератор | Z156А |
| Панель управления | П10-12 |
| Исполнение | открытое на раме |
| Запуск | автозапуск |
| Габариты (Д х Ш х В) | 925×590×800 мм |
| Вес | 203 кг |
| Расход топлива при 100% нагрузке | 3,1 л/час |
| Топливный бак | 25 л |
| Автономность | более 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | ADE290F |
|---|---|
 |
|
| Основные характеристики: | |
| Тип дизельного двигателя | OHV - верхнее расположение клапанов, четырехтактный, с прямым впрыском |
| Количество и расположение цилиндров | 2 цилиндра, рядное, вертикальное |
| Охлаждение | воздушное |
| Частота вращения | 3000 об/мин |
| Постоянная мощность | 16,8 л.с. (12,4 кВт) |
| Резервная мощность | 18,4 л.с. (13,5 кВт) |
| Диаметр поршня | 90 мм |
| Ход поршня | 75 мм |
| Объем двигателя | 954 см³ |
| Удельный расход топлива | 260 г/кВт*ч |
| Коэффициент сжатия | 16,5:1 |
| Система смазки | комбинированная - под давлением с разбрызгиванием |
| Объем масла | 3,0 л |
| Рекомендованное масло | 10W-30 / 15W-40 |
| Страна производства | Китай |
| Синхронный генератор | Z156А |
|---|---|
 |
|
| Основные характеристики | |
| Тип | синхронный, щеточный, одноопорный |
| Постоянная мощность | 12,5 кВА / 10 кВт |
| Резервная мощность | 14 кВА / 11 кВт |
| Род тока | переменный, трехфазный |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество полюсов | 4 (3P+N) |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 78% |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая, AVR |
| Класс защиты | IP 22 |
| Класс изоляции | F |
| Обмотка | электротехническая медь |
| Габариты | 225 х 180 мм |
| Шкаф управления | ПАНЕЛЬ УПРАВЛЕНИЯ П10-12 |
|---|---|
| Приборы: | |
многофункциональный дисплей |
|
автомат защиты |
|
cчетчик моточасов |
|
аварийный датчик давления масла |
|
коннектор блока автоматики |
|
2 х 16А евророзетки |
|
Подробные технические характеристики
★Трехфазный дизельный генератор АДП-10-Т400-В2 мощностью 10 кВт (380 В) открытого исполнения
КОНСТРУКЦИЯ:
Компоненты дизель генератора:
- первичный дизельный двигатель воздушного охлаждения ADE290F номинальной мощностью 12,4 кВт,
- синхронный щеточный трехфазный генератор Z156A выходным напряжением 380 Вольт,
- панель управления,
- электростартер,
- аккумуляторная батарея,
- пространственная трубчатая стальная рама с топливным баком и виброгасящими опорами, колесами и ручками для удобного перемещения,
- блок автоматики - АВР (автоматический ввод резерва)
НАЗНАЧЕНИЕ:
Дизельный электрогенератор - источник переменного трехфазного электрического тока напряжением 230/400 В, частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, объектов торговли, строительных площадок, мини-гостиниц, загородных домов и коттеджей. Уровень шума составляет менее 82 дБ (7 м).
ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ ADE290F ПО СРАВНЕНИЮ С ДИЗЕЛЯМИ РАЗМЕРНОСТИ 290 ОТ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ :
- двигатель изготовлен по технологии Lombardini,
- вертикальное расположение цилиндров со съемной головкой упрощает ремонт и обслуживание,
- блок цилиндров и головки выполнены из алюминиевого сплава, для снижения веса,
- 3 вкладыша коленчатого вала для снижения вибраций и стабильной работы,
- утолщенный коленчатый вал обладает большей прочностью на разрыв,
- усиленное соединение между рубашкой цилиндра и картером увеличивает прочность и жесткость конструкции блока,
- усиленные роликовые подшипники коленвала с увеличенным ресурсом эксплуатации,
- камера сгорания уникальной формы с удлиненными форсунками обеспечивает оптимальные характеристики топливо-воздушной смеси для эффективной работы,
- вентилятор с маховиком смонтированы в едином корпусе для более эффективного охлаждения при высоких температурах окружающей среды,
- автоматическая защита отключением при падении уровня масла.
КОНТРОЛЬ КАЧЕСТВА:
- При отгрузке каждого электрогенератора производится контрольный запуск и тестирование под нагрузкой для проверки работоспособности всех систем агрегата.
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ "АЗИМУТ" - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ОСНОВНОГО И РЕЗЕРВНОГО ЭЛЕКТРОСНАБЖЕНИЯ !
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ АД-8-Т230-1РМ11
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
