АД-100С-Т400-2РКМ14

Дизельный генератор 100 кВт Azimut Pro Maxx в шумозащитном кожухе с АВР АД-100-Т400-2РКМ14

Цена:

1 217 600 ₽

1 156 800 ₽

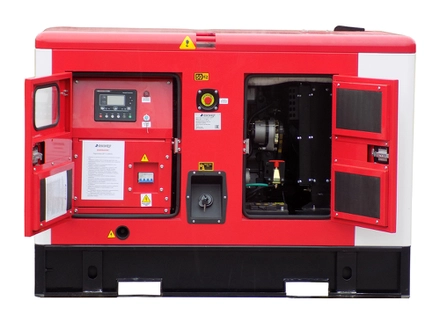

Дизельная электростанция в кожухе с АВР

АД 100С-Т400-2РКМ14

Постоянная мощность	100 кВт / 125 кВА
Резервная мощность	110 кВт / 137,5 кВА
Напряжение	230 / 400 В
Частота	50 Гц
Количество фаз	трехфазная
Первичный дизельный двигатель	Azimut Pro Maxx 4DTI484E120
Синхронный генератор	Azimut Z274D
Контроллер	HGM 6120

Исполнение	в шумозащитном кожухе
Степень автоматизации	2-я (АВР)
Габариты (Д х Ш х В)	3000 х 1100 х 1550 мм
Вес	1777 кг
Расход топлива при 100% нагрузке	24,95 л/час
Топливный бак	300 л
Автономность	мин. 8 часов
Гарантия	2 года

Скрыть

Дизельный двигатель	AZIMUT PRO MAXX 4DTI484E120

Технические характеристики
Постоянная мощность	120 кВт
Резервная мощность	132 кВт
Частота вращения	1500 об/мин
Объем двигателя	4,84 л
Количество и расположение цилиндров	4 цилиндра, рядное, вертикальное
Диаметр поршня	108 мм
Ход поршня	132 мм
Коэффициент сжатия	16,5:1
Порядок работы цилиндров	1-3-4-2
Скорость поршня	7,92 м/c
Регулировка частоты вращения	электронная
Точность регулировки частоты вращения	+/- 5%
Габариты	1150 × 740 × 970 мм
Сухой вес	525 кг
Топливная система
Дизельное топливо	ГОСТ 305-82
Тип топливного насоса	2-х секционный, плунжерный
Тип топливного фильтра	полнопоточный со сменным картриджем
Максимальная температура в топливопроводе	55 ºС
Максимальное давление в топливопроводе	1,8 бар
Расход топлива при нагрузке
Удельный расход топлива	220 г/кВт*ч
25%	8,69 л/ч
50%	12,86 л/ч
75%	17,86 л/ч
100%	23,95 л/ч
Система смазки
Система смазки	комбинированная под давлением и разбрызгиванием
Тип масляного насоса	шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип масла	SAE 15W40 / 10W30
Емкость масляной системы	13,0 л
Удельный расход масла на угар	2,45 г/кВт*ч
Максимальная температура масла	120 ºС
Минимальное давление масла	105 кПа
Система охлаждения
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости	ГОСТ 28084-89
Емкость системы охлаждения	15,0 л
Максимальная температура охлаждающей жидкости	105 ºС
Температура открытия термостата	72 ºС
Водяной насос	центробежного типа с ременным приводом
Производительность водяного насоса	12 л/мин
Мощность вентилятора	2,5 кВт
Система электрооборудования
Напряжение в системе	24 В
Напряжение зарядного генератора	28 В
Пусковое устройство	электростартер 4,5 кВт
Максимальный ток зарядного генератора	45 А
Аккумуляторная батарея	2 х 24 В / 60 А*ч
Система подачи воздуха
Тип	турбонаддув с промежуточным охлаждением (интеркулер)
Тип воздушного фильтра	фильтроэлемент
Система газовыхлопа
Температура выхлопных газов	620 ºС
Максимальное противодавление выхлопным газам	10 кПа
Тип глушителя	промышленный - 9 dB
Диаметр выхлопной трубы	88,5 мм

Синхронный генератор	Z274D

Основные характеристики
Постоянная мощность	125 кВА / 100 кВт
Резервная мощность	137,5 кВА / 110 кВт
Напряжение	230 / 400 В
Частота	50 Гц
Вес	430 кг
Род тока	переменный, трехфазный
Номинальная сила тока	180 А
Количество полюсов	4
Коэффициент мощности COS Ф	0,8
КПД	90,6%
Тип	синхронный, бесщеточный, одноопорный
Система возбуждения	самовозбуждение
Регулировка напряжения	автоматическая
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Обмотка	2 / 3
Диапазон регулировки напряжения	+/- 5%
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Форма волны NEMA = TIF	< 50
Форма волны I.E.C = THF	3
Максимальная скорость	2250 об/мин
Ток короткого замыкания	300% (10 с)
Диск крепления	SAE 3# / 11,5"

Шкаф управления	ШУЭ 2Р200
Основные характеристики
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель	200 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей	есть
Функции
	- управление дизельным электроагрегатом
	- сигнализация предупреждений и аварий
	- подача напряжения на собственные нужды
	- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
	- кнопка аварийного останова
	- контроль параметров основной сети
	- автоматический запуск при отклонении параметров основной сети от заданных значений
	- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
	- подзарядка аккумуляторных батарей
	- управление подогревателем охлаждающей жидкости

Шумозащитный кожух	ВШК-100
Назначение	Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты	3000 х 1100 х 1550 мм
Вес	435 кг
Материал кожуха	сталь 2 мм
Уровень шума (7м)	50 дБ
Окраска	порошковая окраска
Условия экплуатации	эксплуатация вне помещения на открытом воздухе
Температура окружающей среды
Для ДГУ по 1-й степени автоматизации	+5 ºС.....+40 ºС
Для ДГУ по 2-й степени автоматизации	-10 ºС.....+40 ºС
Характеристики
	- эстетичный современный дизайн
	- большие дверцы для обслуживания ДЭС
	- антивандальность (дверцы запираются на ключ)
	- решетки приточно-вытяжной вентиляции
	- вентиляционные дефлекторы
	- стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ
	- штуцера слива технологических жидкостей выведенные наружу
	- наружная заливная горловина, закрывающаяся на ключ
	- установленная снаружи кнопка аварийного останова
	- выделенный отсек для глушителя
	- термоизоляция
	- шумоизоляция
	- гидроизолция

Подробные технические характеристики

Дизельный генератор АД 100С-Т400-2РКМ14 Azimut Pro Maxx мощностью 100 кВт в шумозащитном кожухе с автозапуском (АВР) серии «Проф»

✔ КОНСТРУКЦИЯ:

Компоненты дизель генераторной установки:

первичный 4-х цилиндровый дизельный двигатель радиаторного охлаждения Azimut Pro Maxx 4DTI484E120, объемом 4,84 л., номинальной мощностью 120 кВт,
синхронный бесщеточный трехфазный генератор Azimut Z274D (380 В),
шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
аккумуляторные батареи,
стальная рама с интегрированным топливным баком,
всепогодный шумозащитный кожух установлен на раму.

Запуск и остановка дизельной электростанции по 2-й степени автоматизации осуществляются автоматически.

✔ НАЗНАЧЕНИЕ:

Дизельный генератор АД-100С-Т400-2РКМ14 серии «Проф» используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 220 / 380 В и частотой 50 Гц для электроснабжения средних промышленные предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торгово-развлекательных центров.

✔ ПРЕИМУЩЕСТВА:

дизельные двигатели Azimut Pro Maxx производятся на компонентной и конструкторской базе двигателей для тракторов и дизельных погрузчиков, что обеспечивает высокую надежность и длительный моторесурс, эти двигатели спроектированы и построены именно для постоянной работы, а не только для «резерва».
экономичный уровень расхода топлива,
адаптированность к отечественным ГСМ,
меню управления на русском языке,
простая конструкция двигателя обеспечивает высокую ремонтопригодность,
синхронный генератор Azimut произведен по технологии Stamford, что обеспечивает длительный срок службы и высокое качество вырабатываемой электроэнергии,
цена дизельного генератора ниже аналогов, представленных на рынке.

✔ КОМПЛЕКТНОСТЬ ПОСТАВКИ:

дизельная генераторная установка в шумозащитном кожухе с АВР,
стандартный промышленный глушитель,
комплект аккумуляторных батарей,
заправка маслом и тосолом,
комплект фильтров для ТО-00,
инструкции по эксплуатации,
протокол испытаний ДГУ,
гарантийный талон.

✔ КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.

РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ

Дизельная электростанция в кожухе по второй степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от -10 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
