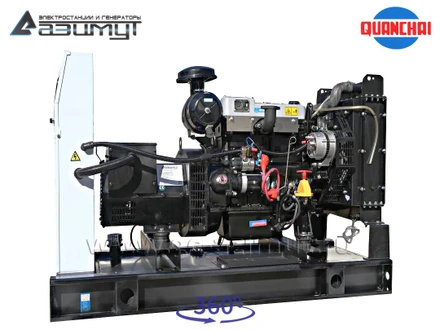

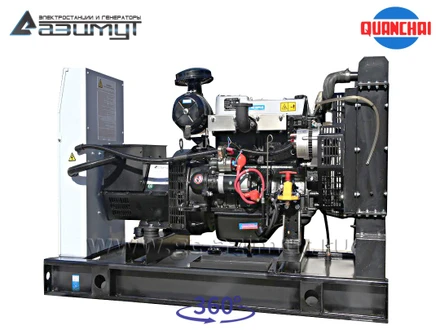

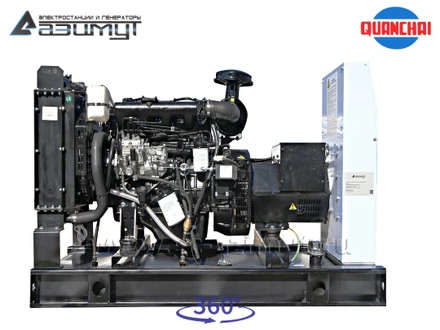

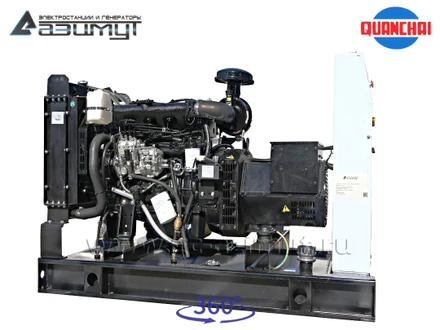

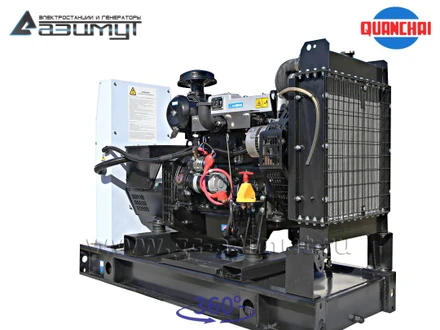

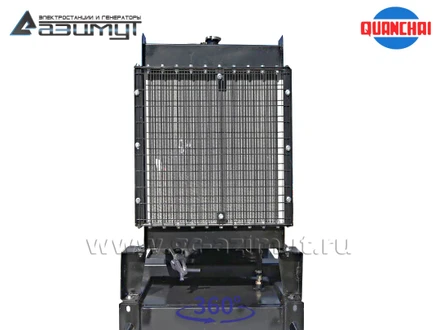

АД-12С-Т400-1РM5
| Постоянная мощность | 12 кВт / 15 кВА |
| Резервная мощность | 13,2 кВт / 16,5 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | Quanchai N485D |
| Синхронный генератор | Azimut Z164D |
| Контроллер | SmartGen HGM 6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 1400 х 600 х 1050 мм |
| Вес | 476 кг |
| Расход топлива при 100% нагрузке | 4,33 л/час |
| Топливный бак | 70 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | N485D |
|---|---|
 |
|
| Технические характеристики | |
| Описание | дизельный, 4-х тактный, водяного охлаждения, атмосферный,с прямым впрыском, с механическим регулятором скорости вращения |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное, 2 клапана на цилиндр |
| Постоянная мощность | 15,5 кВт |
| Резервная мощность | 17,0 кВт |
| Частота вращения | 1500 об/мин |
| Точность регулировки частоты вращения | +/- 5% |
| Объем двигателя | 2,156 л |
| Ход поршня | 85 мм |
| Диаметр поршня | 95 мм |
| Коэффициент сжатия | 18:1 |
| Порядок работы цилиндров | 1-3-2-4 |
| Система смазки | под давлением и разбрызгиванием |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 9,0 л |
| Удельный расход масла на угар | 0,2 г/кВт*ч |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Напряжение в системе электрооборудования | 12 В |
| Диаметр вентилятора | 410 мм |
| Габариты | 770×575×725 mm |
| Сухой вес | 205 кг |
| Расход топлива: | |
| Удельный расход топлива | < 240 г/кВт*ч |
| Дизельное топливо | ГОСТ 305-82 |
| 110% | 4,98 л/ч |
| 100% | 4,33 л/ч |
| 75% | 3,33 л/ч |
| 50% | 2,42 л/ч |
| 25% | 1,26 л/ч |
| Синхронный генератор | Z164D |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 16,0 кВА / 12,0 кВт |
| Резервная мощность | 17,6 кВА / 13,2 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 121 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 21,6 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 79,6% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |

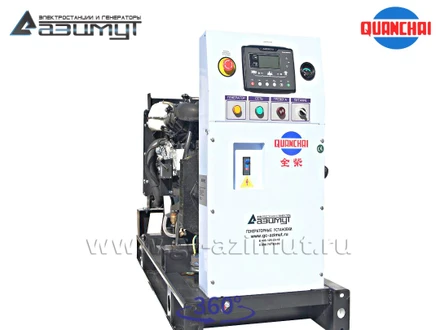

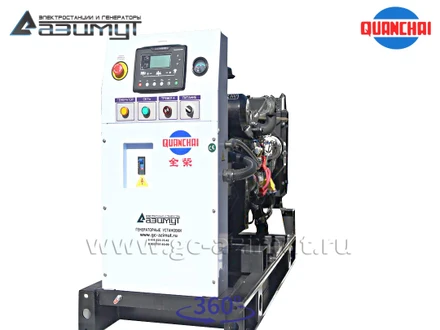

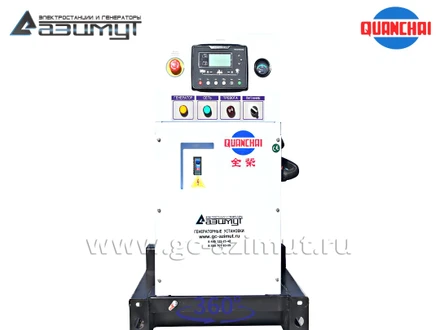

| Шкаф управления | ШУЭ 1Р25 |
|---|---|
 |
|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 25 А |
| Автомат ввода резерва | нет |
| Функции | |
- управление дизельным электроагрегатом |
|
- сигнализация предупреждений и аварий |
|
- подача напряжения на собственные нужды |
|
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ |
|
- кнопка аварийного останова |
|
Подробные технические характеристики

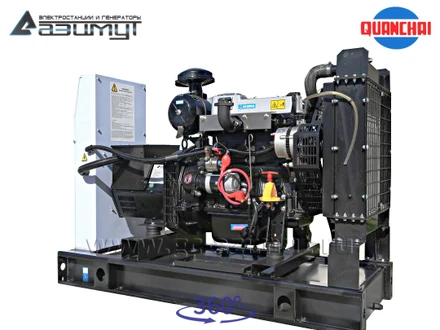

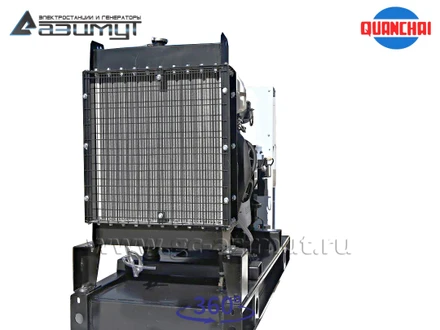

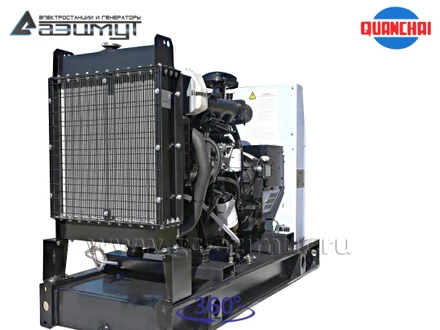

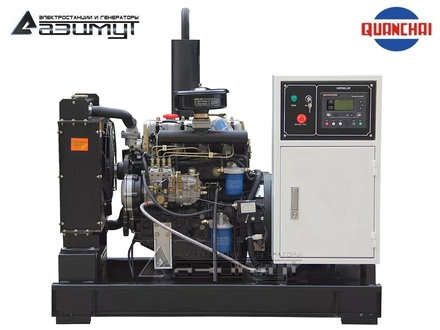

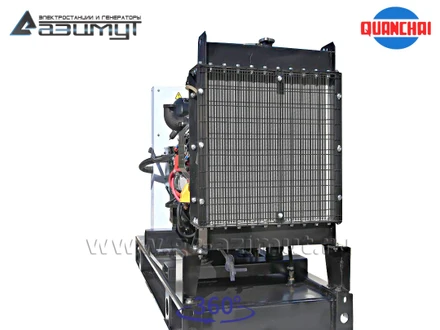

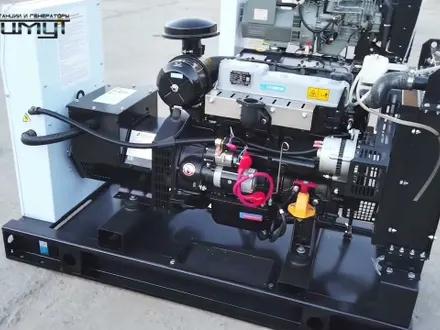

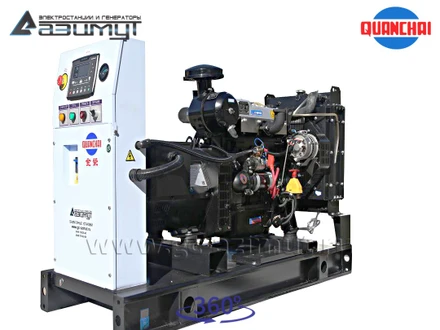

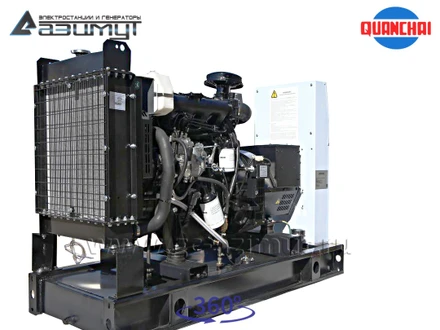

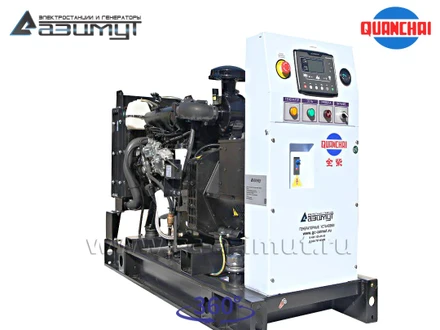

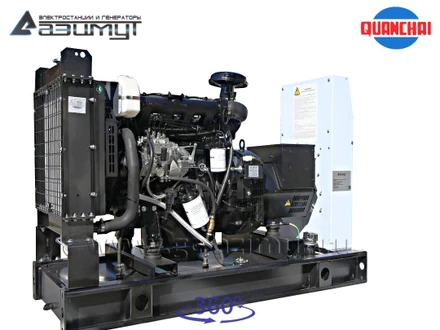

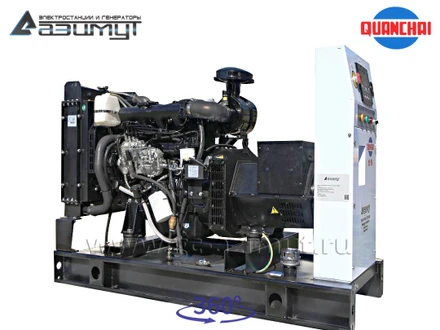

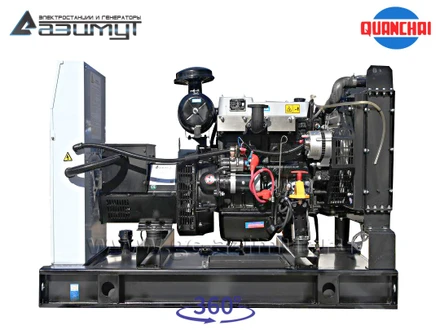

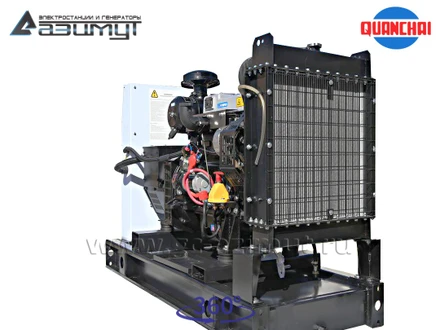

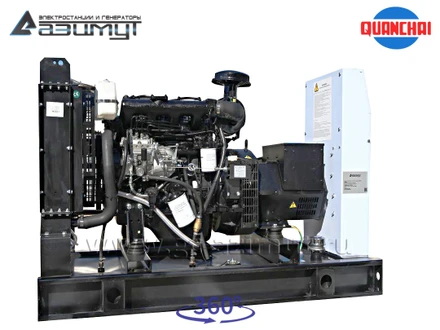

Дизель генератор АД-12С-Т400-1РМ5 мощностью 12 кВт открытого исполнения
КОНСТРУКЦИЯ:
Компоненты дизель генераторной установки:
- первичный четырехцилиндровый дизельный двигатель радиаторного охлаждения Quanchai N485D, объемом 2,156 литра и номинальной мощностью 15,5 кВт,
- синхронный бесщеточный трехфазный генератор 380 В Azimut Z164D,
- шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
- аккумуляторные батареи,
- стальная рама с интегрированным топливным баком.
Запуск и остановка ДГУ по первой степени автоматизации осуществляются в ручном режиме.
НАЗНАЧЕНИЕ:
Промышленный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для основного или резервного электроснабжения небольших предприятий, складов, магазинов, мини-гостиниц, загородных домов и коттеджей.
ПРЕИМУЩЕСТВА:
- дизельный двигатель Quanchai отличается высокими эксплуатационными характеристиками, длительным моторесурсом и большой надежностью,
- дизельный генератор подходит для непрерывной работы,
- необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
- контроллер HGM6120 с ЖК дисплеем с управлением на русском языке,
- низкий расход топлива и масла,
- адаптированность к ГСМ, доступных на российском рынке,
- доступные на рынке расходные материалы,
- простое техническое обслуживание,
- низкая цена электростанции относительно аналогов такого же уровня надежности.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- стационарный дизельный генератор ДГУ открытого типа,
- стандартный промышленный глушитель,
- аккумуляторные батареи,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
- Стендовые испытания каждого дизельного электрогенератора под нагрузкой от 50% до 100% в течение двух часов и кратковременно в 110% от номинальной мощности,
- Визуальный и инструментальный контроль всех выходных параметров работы электроустановки,
- Протокол тестирования, заверенный службой ОТК, прилагается к комплекту документации при отгрузке.
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ «Азимут» - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ ВАШЕГО ПРЕДПРИЯТИЯ !
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-12-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
