АДА-12-230-РЯ2
| Постоянная мощность | 12 кВт / 12 кВА |
| Резервная мощность | 13,2 кВт / 13,2 кВА |
| Напряжение | 230 В |
| Частота | 50 Гц |
| Количество фаз | однофазный |
| Первичный дизельный двигатель | YANMAR 3TNV70-HGE |
| Синхронный генератор | AZIMUT Z164DI |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 1450 x 710 x 990 мм |
| Вес | 358 кг |
| Расход топлива при 100% нагрузке | 3,6 л/час |
| Топливный бак | 50 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | YANMAR 3TNV70-HGE |
|---|---|
 |
|
| Основные характеристики | |
| Двигатель | дизельный, четырехтактный, водяного охлаждения |
| Количество и расположение цилиндров | 3 цилиндра, рядное, вертикальное |
| Тип подачи воздуха | атмосферный |
| Постоянная мощность | 13,3 кВт |
| Резервная мощность | 14,6 кВт |
| Частота вращения | 3000 об/мин |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 5% |
| Диаметр поршня | 70 мм |
| Ход поршня | 74 мм |
| Объем двигателя | 0,854 л |
| Коэффициент сжатия | 23,5:1 |
| Топливная система | рядный топливный насос высокого давления, топливный фильтр с бумажным элементом для тонкой очистки, стопорный соленоид, встроенный в ТНВД |
| Система подачи топлива | непрямой впрыск |
| Удельный расход топлива | ≤ 275 г/кВт*ч |
| Система смазки | неглубокий масляный поддон емкостью 4,4 л с боковым сливом, масляный насос трохоидного типа, масляный фильтр с бумажным элементом, сапун картера закрытого типа |
| Электрическая система | стартер, зарядный генератор 12 В, 40А |
| Система охлаждения | водяная помпа с ременным приводом, вентилятор охлаждения 6-ти лопастной, толкательного типа, D=335 мм, термостат |
| Габариты | 547 х 413 х 576 мм |
| Сухой вес | 114 кг |
| Синхронный генератор | Z164DI |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 13 кВА / 13 кВт |
| Резервная мощность | 14 кВА / 14 кВт |
| Напряжение | 230 В |
| Частота | 50 Гц |
| Вес | 121 кг |
| Род тока | переменный, однофазный |
| Номинальная сила тока | 57 А |
| Количество полюсов | 2 |
| Коэффициент мощности COS Ф | 1 |
| КПД | 76,7% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 2Р25 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 25 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики

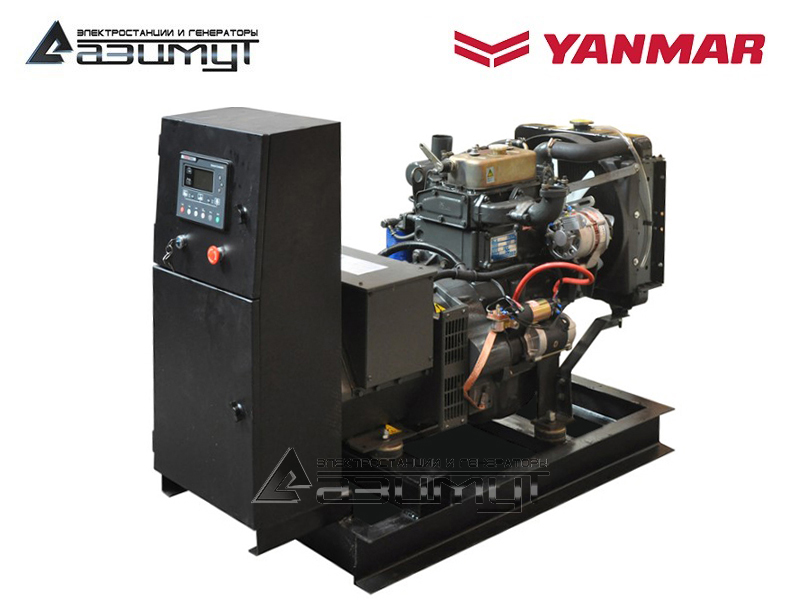

★Однофазный дизельный генератор АДА-12-230-РЯ2 мощностью 12 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационаярный дизель генератор ДГУ в составе:
- первичный трехцилиндровый дизельный двигатель радиаторного охлаждения YANMAR 3TNV70-HGE (3000 об/мин),
- синхронного бесщеточного 1-фазного (220 В) генератора AZIMUT Z164DI номинальной мощностью 12 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Аварийный дизельный агрегат (АДА) на базе высокооборотного японского дизельного двигателя Yanmar, со скоростью вращения 3000 об/мин. - резервный источник переменного однофазного электрического тока напряжением 220 В, частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.
ОСОБЕННОСТИ:
- Компания Yanmar (Янмар) – мировой лидер в производстве компактных дизельных двигателей для электрогенераторных установок, экскаваторов, погрузчиков, мотопомп и широкого ассортимента специальной сельскохозяйственной и строительной техники.
- Двигатели Yanmar высокотехнологичный продукт, сочетающий в себе небольшие размеры, высокую удельную мощность, высокий коэффициент полезного действия, низкий уровень шума и вибраций, соответствие самым высоким экологическим стандартам выхлопа 2008 EPA Tier 4 и EU stage III A, что позволяет с комфортом эксплуатировать технику в жилой застройке и закрытых помещениях.
- Компания Yanmar не стремится к оптимизации производственных процессов, и не размещает свои заводы в развивающихся странах. Все двигатели производятся исключительно в Японии.
- Скрупулезно отточенные технологические процессы производства и тщательное тестирование каждого двигателя на заводе обеспечивает премиальный уровень надежности и длительный срок безотказной работы, которым славится оригинальная японская продукция.
- Высокие эксплуатационные характеристики, нетребовательность к качеству ГСМ, в сочетании с длительным моторесурсом гарантируют низкую стоимость владения генераторной установкой при постоянной эксплуатации.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-12-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
