АД-120С-Т400-1РМ7
Постоянная мощность | 120 кВт / 150 кВА |
Резервная мощность | 132 кВт / 165 кВА |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | WEICHAI WP6D152E200 |
Синхронный генератор | AZIMUT Z274FS |
Контроллер | HGM6120 |
Исполнение | открытое на раме |
Степень автоматизации | 1-я |
Габариты (Д х Ш х В) | 2430 x 1030 x 2010 мм |
Вес | 1715 кг |
Расход топлива при 100% нагрузке | 32,7 л/час |
Топливный бак | 300 л |
Автономность | мин. 8 часов |
Гарантия | 2 года |
Скрыть
Дизельный двигатель | WEICHAI WP6D152E200 |
---|---|
Основные характеристики | |
Тип | дизельный, четырехтактный, водяного охлаждения, рядный, 1500 об/мин |
Количество и расположение цилиндров / клапанов | 6/12 |
Постоянная мощность | 138 кВт |
Резервная мощность | 152 кВт |
Частота вращения | 1500 об/мин |
Диаметр поршня | 105 мм |
Ход поршня | 130 мм |
Объем двигателя | 6,75 л |
Степень сжатия | 18:1 |
Скорость холостого хода | 650 ± 25 об/мин |
Порядок работы цилиндров | 1-5-3-6-2-4 |
Направление вращение со стороны вентилятора | против часовой стрелки |
Температура выхлопных газов | ≤ 550 ºС |
Электростартер | 6 кВт / 24 В |
Регулировка частоты вращения | механическая |
Точность регулировки частоты вращения | ± 5% |
Емкость системы охлаждения | 8 л |
Емкость масляного поддона | 18 л |
Удельный расход топлива | 205 г/кВт*ч ± 3% |
Расход масла на угар | ≤ 0,2% |
Габариты | 1802 × 803 × 1264 мм |
Сухой вес | 635 кг |
Синхронный генератор | Z274FS |
---|---|
Основные характеристики | |
Постоянная мощность | 150 кВА / 120 кВт |
Резервная мощность | 165 кВА / 132 кВт |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Вес | 510 кг |
Род тока | переменный, трехфазный |
Номинальная сила тока | 216 А |
Количество полюсов | 4 |
Коэффициент мощности COS Ф | 0,8 |
КПД | 92,1% |
Тип | синхронный, бесщеточный, одноопорный |
Система возбуждения | самовозбуждение |
Регулировка напряжения | автоматическая |
Класс защиты | IP 22 |
Класс изоляции | H |
Количество выводов | 12 |
Обмотка | 2 / 3 |
Диапазон регулировки напряжения | +/- 5% |
Нестабильность выходного напряжения в переходном режиме | +/- 1% |
Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
Форма волны NEMA = TIF | < 50 |
Форма волны I.E.C = THF | 3 |
Максимальная скорость | 2250 об/мин |
Ток короткого замыкания | 300% (10 с) |
Диск крепления | SAE 3# / 11,5" |
Шкаф управления | ШУЭ 1Р250 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
Автоматический выключатель | 250 А |
Автомат ввода резерва | нет |
Функции | |
- управление дизельным электроагрегатом | |
- сигнализация предупреждений и аварий | |
- подача напряжения на собственные нужды | |
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
- кнопка аварийного останова |
Подробные технические характеристики

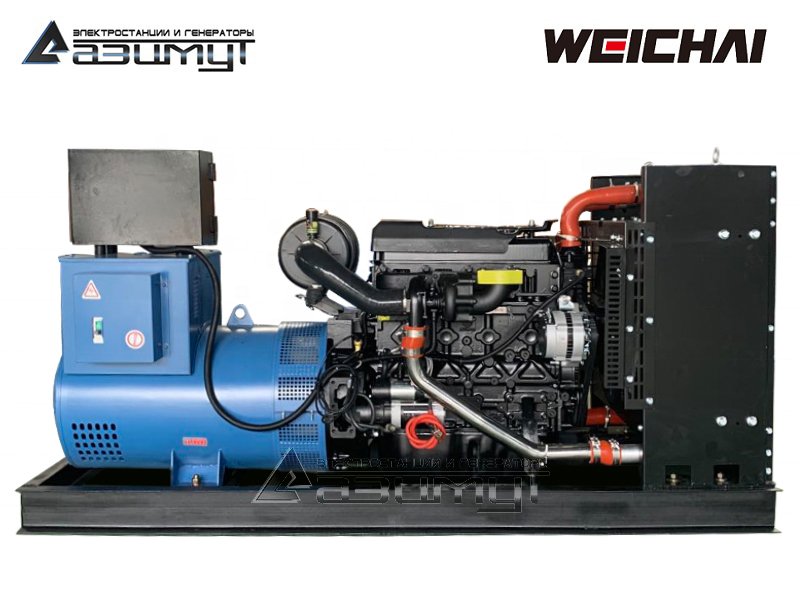

★Дизельный генератор АД-120С-Т400-1РМ7 мощностью 120 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизель генератор ДГУ в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения WEICHAI WP6D152E200 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274FS номинальной мощностью 120 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.
ИНФОРМАЦИЯ:
- Weichai Power Co., Ltd – подразделение китайского государственного машиностроительного концерна Weichai Group, основанного в 1946 году, специализируется на разработке и производстве дизельных двигателей для грузовиков, тракторов, спецтехники, судов и приводов силовых машин.
- Штаб-квартира компании располагается в городе Weifang (Вейфан), провинция Шандунь. На предприятии трудятся свыше 46 тысяч человек, представительства функционируют в 30 странах, продукция поставляется в 100 стран мира.
- Генераторные двигатели G-Drive нового поколения включают многие инновационные решения, обладают отличным моторесурсом до 25000 часов, экономичным расходом топлива, и по сути, по своим характеристикам ничем уже не уступают своим конкурентам – мировым лидерам двигателестроения, но при этом обладают более привлекательной ценой.
- Дизельные промышленные двигатели Weichai (Вейчай) сертифицированы по национальным экологическим стандартам, а также соответствуют европейским нормам EU Stage II.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
