АД-14С-Т400-1РМ11
| Постоянная мощность | 14 кВт / 18 кВА |
| Резервная мощность | 15 кВт / 19 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | AZIMUT 2R180D |
| Синхронный генератор | AZIMUT Z164D |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 1400 х 600 х 1050 мм |
| Вес | 476 кг |
| Расход топлива при 100% нагрузке | 4,6 л/час |
| Топливный бак | 70 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | AZIMUT 2R180D |
|---|---|
 |
|
| Технические характеристики | |
| Постоянная мощность | 16 кВт |
| Резервная мощность | 17,6 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 1,84 л |
| Количество и расположение цилиндров | 2 цилиндра, рядное, вертикальное |
| Сухой вес | 265 кг |
| Диаметр поршня | 100 мм |
| Ход поршня | 117 мм |
| Коэффициент сжатия | 16,8:1 |
| Скорость поршня | 5,85 м/c |
| Среднее эффективное давление, BMEP | 0,70 МПа |
| Порядок работы цилиндров | 1-2 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Модель топливного насоса | 2-х секционный, плунжерный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 4,6 л/ч |
| 75% | 3,8 л/ч |
| 50% | 2,9 л/ч |
| Удельный расход топлива | 245 г/кВт*ч |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 6,0 л |
| Удельный расход масла на угар | 1,63 г/кВт*ч |
| Максимальная температура масла | 105 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 7,0 л |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 70 л/мин |
| Мощность вентилятора | 0,7 кВт |
| Система электрооборудования | |
| Напряжение в системе | 12 В |
| Пусковое устройство | электростартер 1,4 кВт |
| Максимальный ток зарядного генератора | 20 А |
| Аккумуляторная батарея | 1 х 12 В / 60 А*ч |
| Система подачи воздуха | |
| Тип | без наддува |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 4,2 кПа |
| Расход воздуха вентилятора на охлаждение радиатора | 48 м³/мин |
| Расход воздуха на питание двигателя | 0,8 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 0,36 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 0,36 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | 421 ºС |
| Поток выхлопных газов | 4,1 м³/ч |
| Тип глушителя | промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 9,8 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 27 кВт/ч |
| Система газовыхлопа | 15 кВт/ч |
| Система охлаждения | 9 кВт/ч |
| Корпус двигателя и альтернатора | 3 кВт/ч |
| Синхронный генератор | Z164D |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 16,0 кВА / 12,0 кВт |
| Резервная мощность | 17,6 кВА / 13,2 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 121 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 21,6 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 79,6% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 1Р25 |
|---|---|
 |
|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 25 А |
| Автомат ввода резерва | нет |
| Функции | |
- управление дизельным электроагрегатом |
|
- сигнализация предупреждений и аварий |
|
- подача напряжения на собственные нужды |
|
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ |
|
- кнопка аварийного останова |
|
Подробные технические характеристики

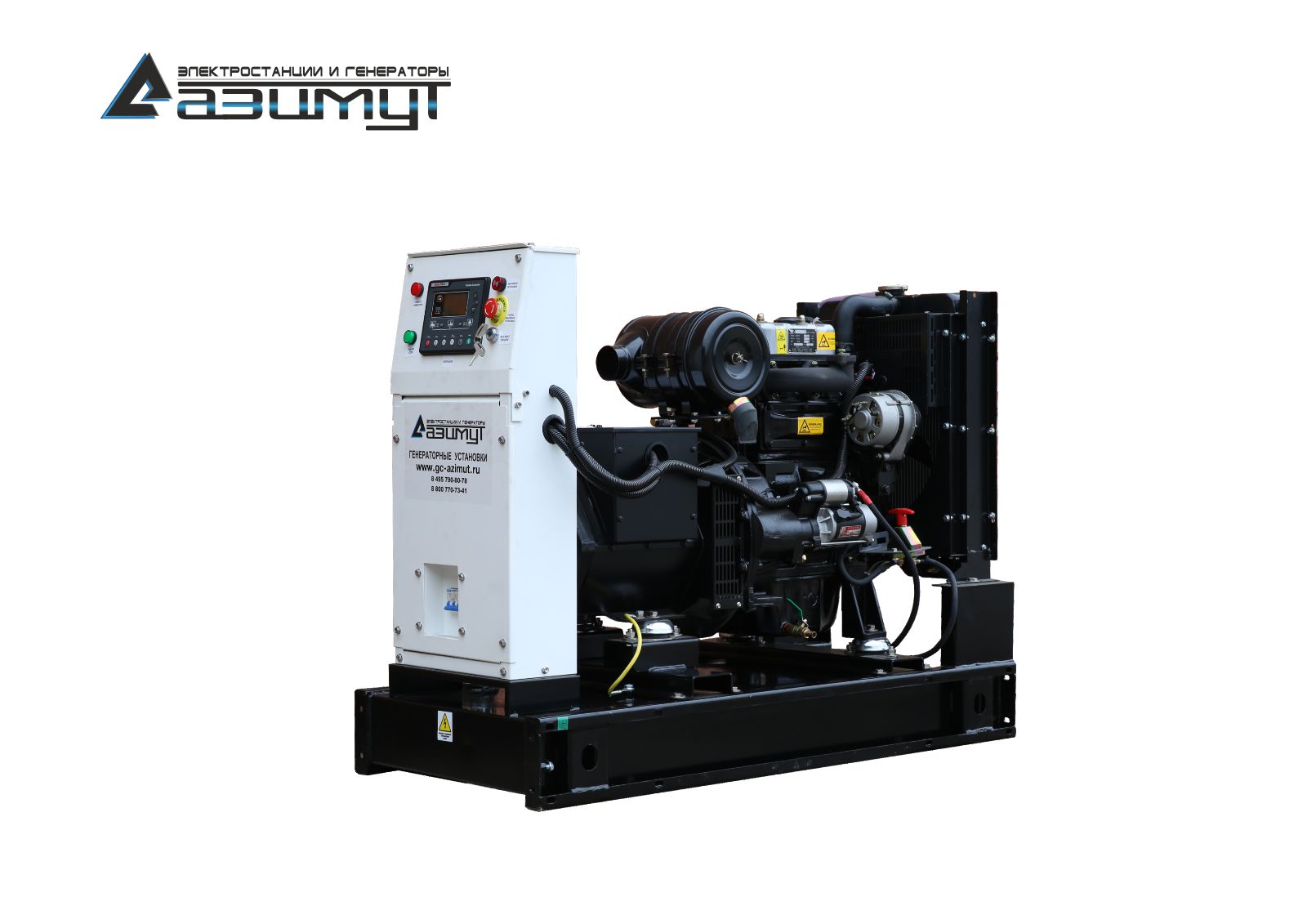

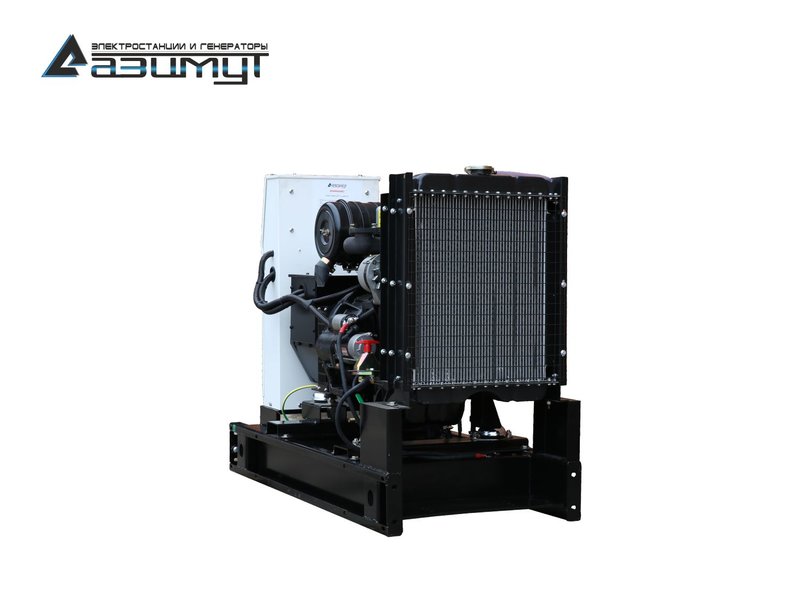

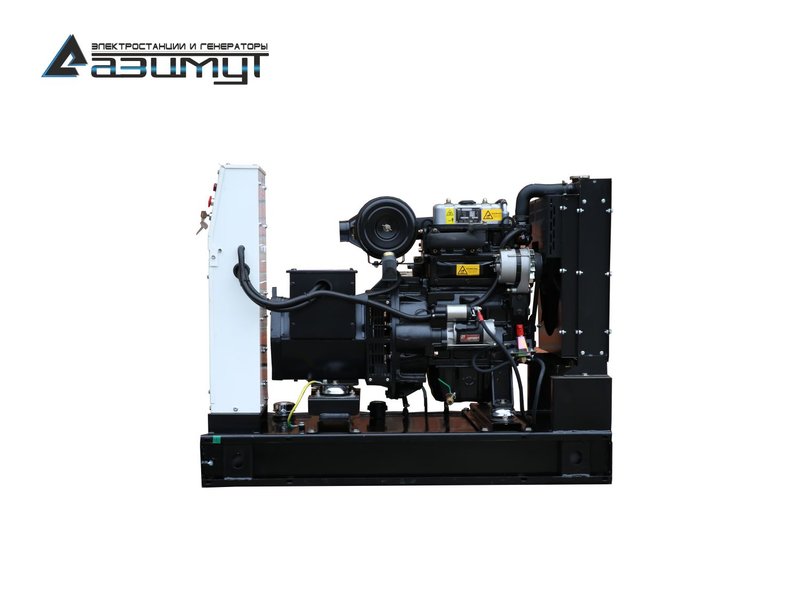

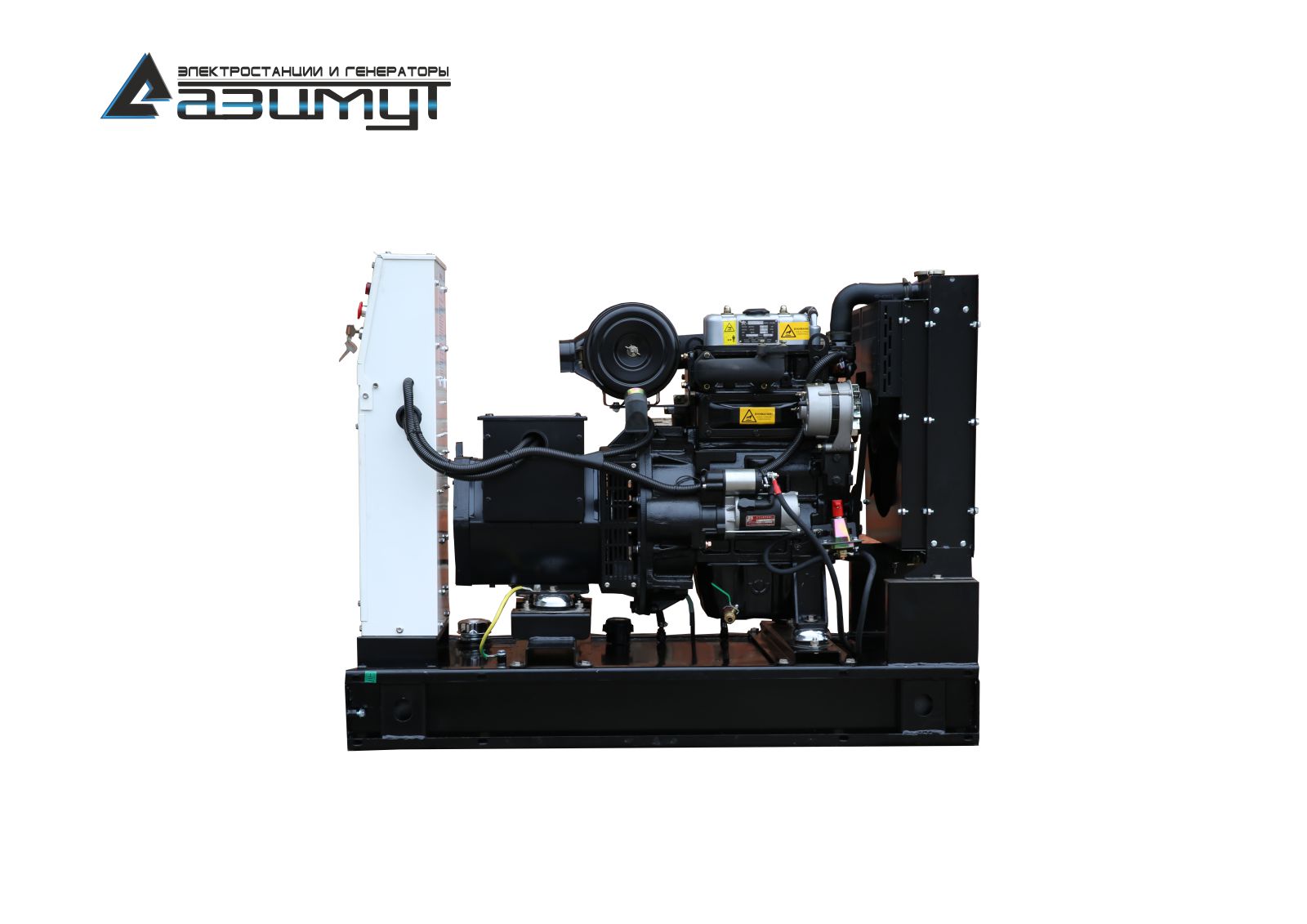

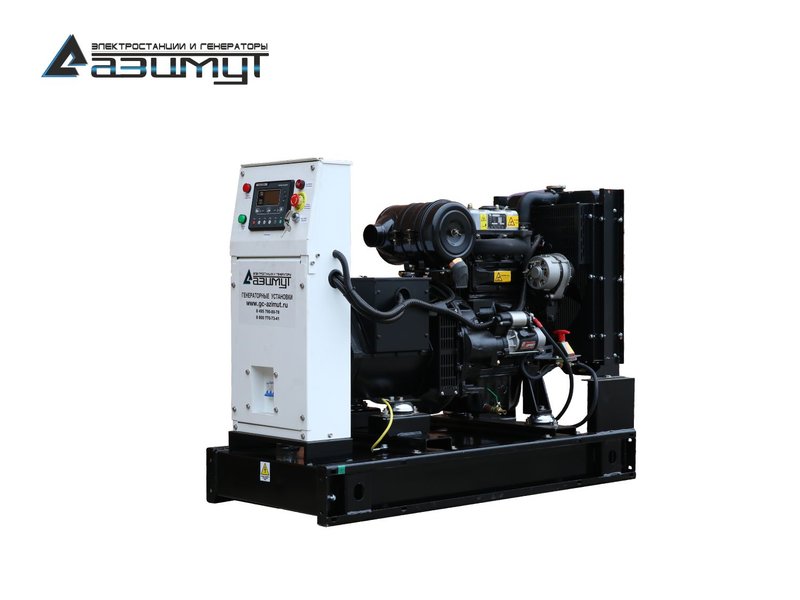

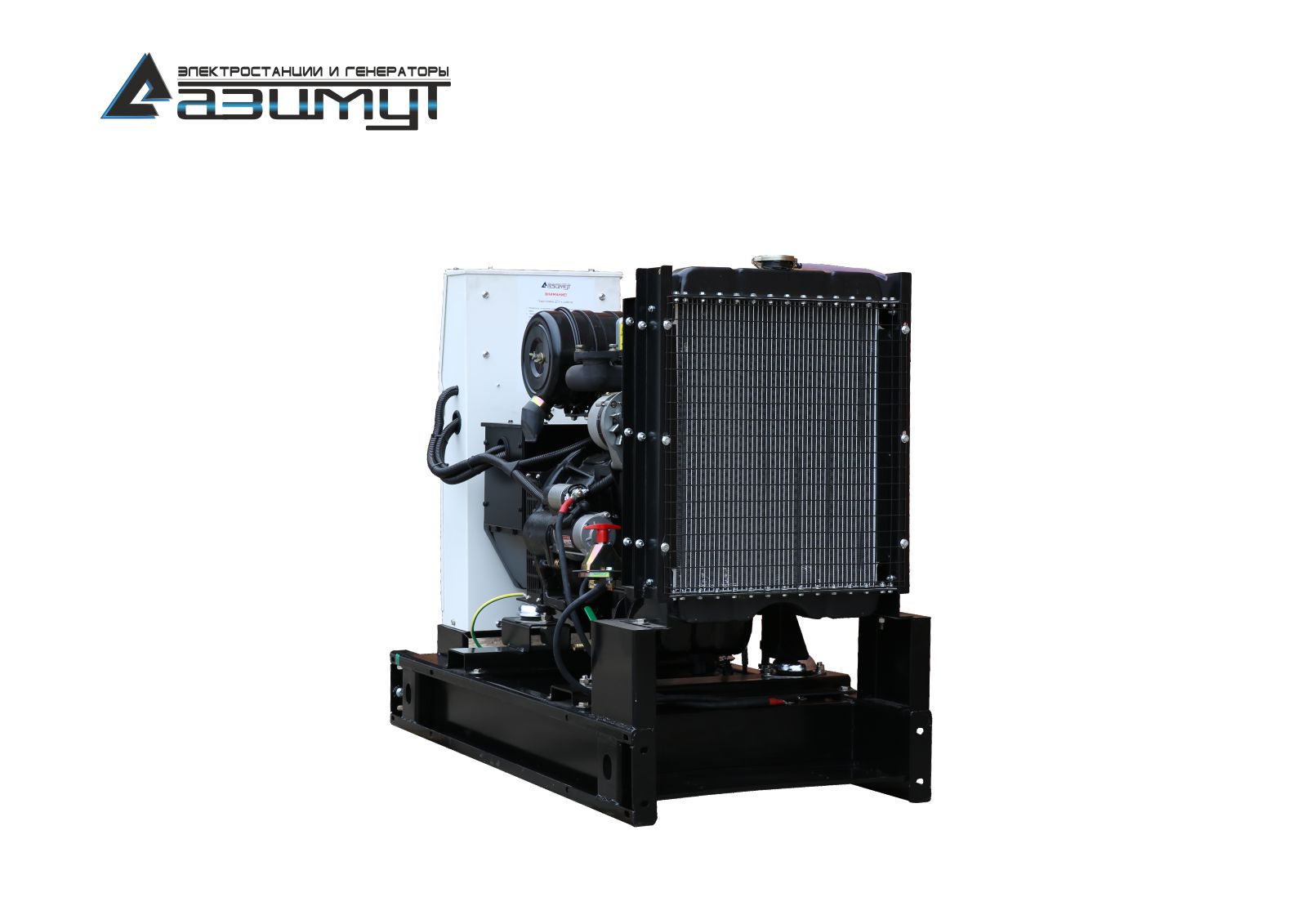

★Дизельный генератор АД 14С-Т400-1РМ11 мощностью 14 кВт / 18 кВА открытого исполнения
КОНСТРУКЦИЯ:
Компоненты дизель генераторной установки:
- первичный дизельный двигатель радиаторного охлаждения 2R180D номинальной мощностью 16 кВт,
- синхронный бесщеточный трехфазный генератор 380 В AZIMUT Z164D,
- шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
- аккумуляторные батареи,
- стальная рама с интегрированным топливным баком.
Запуск и остановка ДГУ по первой степени автоматизации осуществляются в ручном режиме.
НАЗНАЧЕНИЕ:
Промышленный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для основного или резервного электроснабжения небольших предприятий, складов, магазинов, мини-гостиниц, загородных домов и коттеджей.
ПРЕИМУЩЕСТВА:
- высокая надежность и ремонтопригодность дизельного генератора на 14 кВт благодаря простой конструкции первичного двигателя,
- необслуживаемый бесщеточный генератор, изготовленный по технологии STAMFORD, с высоким качеством выходного напряжения,
- контроллер с ЖК дисплеем с управлением на русском языке,
- экономичный расход топлива и масла,
- адаптированность к ГСМ, доступных на российском рынке,
- доступные цены на расходные материалы,
- возможность самостоятельно осуществлять техническое обслуживание,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями,
- строгий выходной контроль - обязательное тестирование агрегата на стенде под нагрузкой,
- цена дизельного генератора существенно ниже импортных аналогов.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- стационарный дизельный генератор ДГУ открытого типа,
- стандартный промышленный глушитель,
- аккумуляторные батареи,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
- Стендовые испытания каждого дизельного электрогенератора под нагрузкой от 50% до 100% в течение двух часов и кратковременно в 110% от номинальной мощности,
- Визуальный и инструментальный контроль всех выходных параметров работы электроустановки,
- Протокол тестирования, заверенный службой ОТК, прилагается к комплекту документации при отгрузке.
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ "АЗИМУТ" - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ ВАШЕГО ПРЕДПРИЯТИЯ !
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-14-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
