АД-140С-Т400-1РПМ11
Постоянная мощность | 140 кВт / 175 кВА |
Резервная мощность | 154 кВт / 192, кВА |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Количество фаз | трехфазная |
Первичный дизельный двигатель | AZIMUT 6R770TDI |
Синхронный генератор | AZIMUT Z274H |
Контроллер | HGM6120 |
Исполнение | под капотом |
Степень автоматизации | 1-я |
Габариты (Д х Ш х В) | 2750 x 1160 x 2250 мм |
Вес | 1762 кг |
Расход топлива при 100% нагрузке | 45 л/час |
Топливный бак | 440 л |
Автономность | мин. 8 часов |
Гарантия | 2 года |
Скрыть
Дизельный двигатель | AZIMUT 6R770TDI |
---|---|
Технические характеристики | |
Постоянная мощность | 170 кВт |
Резервная мощность | 187 кВт |
Частота вращения | 1500 об/мин |
Объем двигателя | 7,69 л |
Количество и расположение цилиндров | 6 цилиндров, рядное, вертикальное |
Сухой вес | 670 кг |
Диаметр поршня | 110 мм |
Ход поршня | 135 мм |
Коэффициент сжатия | 16:1 |
Скорость поршня | 6,75 м/c |
Среднее эффективное давление, BMEP | 1,77 МПа |
Порядок работы цилиндров | 1-5-3-6-2-4 |
Регулировка частоты вращения | механическая |
Точность регулировки частоты вращения | +/- 5% |
Топливная система | |
Дизельное топливо | ГОСТ 305-82 |
Модель топливного насоса | 6-ти секционный, плунжерный |
Тип топливного фильтра | полнопоточный со сменным картриджем |
Расход топлива при нагрузке | |
100% | 47,5 л/ч |
75% | 37,8 л/ч |
50% | 26,2 л/ч |
Удельный расход топлива | 231 г/кВт*ч |
Максимальная температура в топливопроводе | 55 ºС |
Максимальное давление в топливопроводе | 1,8 бар |
Система смазки | |
Система смазки | комбинированная под давлением и разбрызгиванием |
Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
Тип масляного фильтра | полнопоточный патронный фильтр |
Тип масла | SAE 15W40 / 10W30 |
Емкость масляной системы | 18 л |
Удельный расход масла на угар | 1,63 г/кВт*ч |
Максимальная температура масла | 105 ºС |
Давление масла в системе | 3,0 - 6,5 бар |
Система охлаждения | |
Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
Тип охлаждающей жидкости | ГОСТ 28084-89 |
Емкость системы охлаждения | 28 л |
Максимальная температура охлаждающей жидкости | 105 ºС |
Водяной насос | центробежного типа с ременным приводом |
Производительность водяного насоса | 256 л/мин |
Мощность вентилятора | 7 кВт |
Система электрооборудования | |
Напряжение в системе | 24 B |
Пусковое устройство | стартер, 7 кВт |
Максимальный ток зарядного генератора | 50 А |
Аккумуляторная батарея | 2 х 12 В / 120 А*ч |
Система подачи воздуха | |
Тип | турбонаддув |
Тип воздушного фильтра | фильтроэлемент |
Максимальное сопротивление воздушного фильтра | 6,2 кПа |
Максимальное статическое сопротивление воздушному потоку | 6 кПа |
Расход воздуха вентилятора на охлаждение радиатора | 220 м³/мин |
Расход воздуха на питание двигателя | 14,8 м³/мин |
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1 м² |
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1 м² |
Система газовыхлопа | |
Температура выхлопных газов | 600 ºС |
Поток выхлопных газов | 37,3 м³/ч |
Тип глушителя | промышленный - 9 dB |
Максимальное противодавление выхлопных газов | 6 кПа |
Тепловые параметры | |
Общее тепловыделение ДГУ | 287 кВт/ч |
Система газовыхлопа | 165 кВт/ч |
Система охлаждения | 99 кВт/ч |
Корпус двигателя и альтернатора | 23 кВт/ч |
Синхронный генератор | Z274H |
---|---|
Основные характеристики | |
Постоянная мощность | 200 кВА / 160 кВт |
Резервная мощность | 220 кВА / 176 кВт |
Напряжение | 230 / 400 В |
Частота | 50 Гц |
Вес | 635 кг |
Род тока | переменный, трехфазный |
Номинальная сила тока | 288 А |
Количество полюсов | 4 |
Коэффициент мощности COS Ф | 0,8 |
КПД | 93,3% |
Тип | синхронный, бесщеточный, одноопорный |
Система возбуждения | самовозбуждение |
Регулировка напряжения | автоматическая |
Класс защиты | IP 22 |
Класс изоляции | H |
Количество выводов | 12 |
Обмотка | 2 / 3 |
Диапазон регулировки напряжения | +/- 5% |
Нестабильность выходного напряжения в переходном режиме | +/- 1% |
Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
Форма волны NEMA = TIF | < 50 |
Форма волны I.E.C = THF | 3 |
Максимальная скорость | 2250 об/мин |
Ток короткого замыкания | 300% (10 с) |
Диск крепления | SAE 1# / 14" |
Шкаф управления | ШУЭ 1Р320 |
---|---|
Основные характеристики | |
Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
Автоматический выключатель | 320 А |
Автомат ввода резерва | нет |
Функции | |
- управление дизельным электроагрегатом | |
- сигнализация предупреждений и аварий | |
- подача напряжения на собственные нужды | |
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
- кнопка аварийного останова |

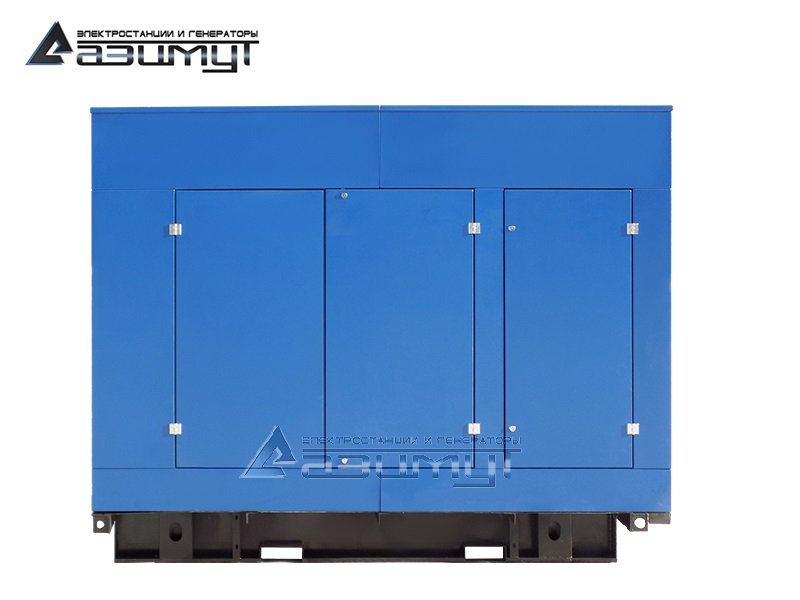

Капот | КТС-150 |
---|---|
Назначение | Защита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа |
Габариты | 2750 x 1160 x 2250 мм |
Вес | 290 кг |
Уровень шума (7м) | 70 дБ |
Материал капота | сталь 1,5 мм |
Окраска | порошковая |
Цвет | RAL 5005, другой цвет - по запросу |
Условия эксплуатации ДГУ | эксплуатация вне помещения на открытом воздухе |
Температура окружающей среды | + 5ºС....+ 40ºС |
Характеристики | |
- большие дверцы для обслуживания дизельного генератора | |
- антивандальность (дверцы запираются на ключ) | |
- решетки приточно-вытяжной вентиляции | |
- гидроизоляция (защита от осадков) | |
- транспортировочные узлы |
Подробные технические характеристики
★Дизельный генератор АД 140С-Т400-1РПМ11 мощностью 140 кВт под капотом
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения AZIMUT 6R770TDI, объемом 7,69 литра и номинальной мощностью 170 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274H номинальной мощностью 140 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы,
- на раме установлен погодозащитный капот.
НАЗНАЧЕНИЕ:
Электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- дизельные генераторы на базе двигателя AZIMUT - экономичное и надежное решение проблемы основного или резервного электроснабжения, тысячи дизель генераторных установок на базе двигателей AZIMUT уже длительное время успешно эксплуатируются по всей России,
- все электростанции перед отправкой заказчику проходят испытания под нагрузкой на специальном стенде, что гарантирует высокое качество поставляемого нами оборудования,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- простая конструкция первичного двигателя дизельного агрегата обеспечивает высокую надежность и ремонтопригодность,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
- доступные цены на расходные материалы,
- низкий расход топлива и масла,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- стоимость дизельного генератора существенно ниже импортных аналогов.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС под капотом,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и охлаждающей жидкостью,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ
Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
