Дизель электростанция 15 кВт
АД-15С-Т400-1РМ6
| Постоянная мощность | 15 кВт / 19 кВА |
| Резервная мощность | 16,5 кВт / 21 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DEUTZ F3M 2011 |
| Синхронный генератор | AZIMUT Z184E |
| Контроллер | LOVATO RGK800 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 1410 x 710 x 1400 мм |
| Вес | 520 кг |
| Расход топлива при 100% нагрузке | 3,9 л/час |
| Топливный бак | 60 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | DEUTZ F3M2011 |
|---|---|
 |
|
| Технические характеристики | |
| Тип | дизельный, 4-х тактный, 1500 об/мин, 3-цилиндровый, рядный, вертикального расположения цилиндров, с радиаторным масляным охлаждением |
| Постоянная мощность (COP) | 19,4 кВт |
| Номинальная мощность (PRP) | 20,4 кВт |
| Предельная мощность (LTP) | 21,4 кВт |
| Выходная электрическая мощность (COP) | 21 кВА |
| Объем двигателя | 2,3 л |
| Диаметр поршня | 94 мм |
| Ход поршня | 112 мм |
| Расход топлива при нагрузке | |
| 25% | 300 г/кВт*ч |
| 50% | 230 г/кВт*ч |
| 75% | 218 г/кВт*ч |
| 100% | 225 г/кВт*ч |
| Поток воздуха на охлаждение | 1800 м³/час |
| Поток воздуха на сгорание | 86 м³/час |
| Поток выхлопных газов | 236 м³/час |
| Температура выхлопных газов | ≤ 611 ºС |
| Габариты | 955 х 645 х 760 мм |
| Сухой вес | 265 кг |
| Синхронный генератор | Z184E |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 23 кВА / 18 кВт |
| Резервная мощность | 25 кВА / 20 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 135 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 28,8 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 82,7% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ LOVATO RGK800 |
|---|---|
 |
|
| Основные характеристики | |
| Панель управления | Большой выбор функций для удовлетворения любых условий эксплуатации. |
Диапазон питания 12-24В пост.тока для каждого отдельного прибора. |
|
Полностью программируемые входы, выходы и аварийные сигналы. |
|
Порты связи RS232, RS485, USB, Ethernet. |
|
Управление двигателями по CANbus. |
|
Программное обеспечение конфигурации и контроля. |
|
Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты. |
|
| Функции | |
- Питание: 7...33В постоянного тока |
|
- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора |
|
- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали |
|
- Диапазон измерения напряжения: |
|
- Номинальный диапазон измерения напряжения: |
|
- Диапазон измерения частоты: 45...65Гц |
|
Подробные технические характеристики

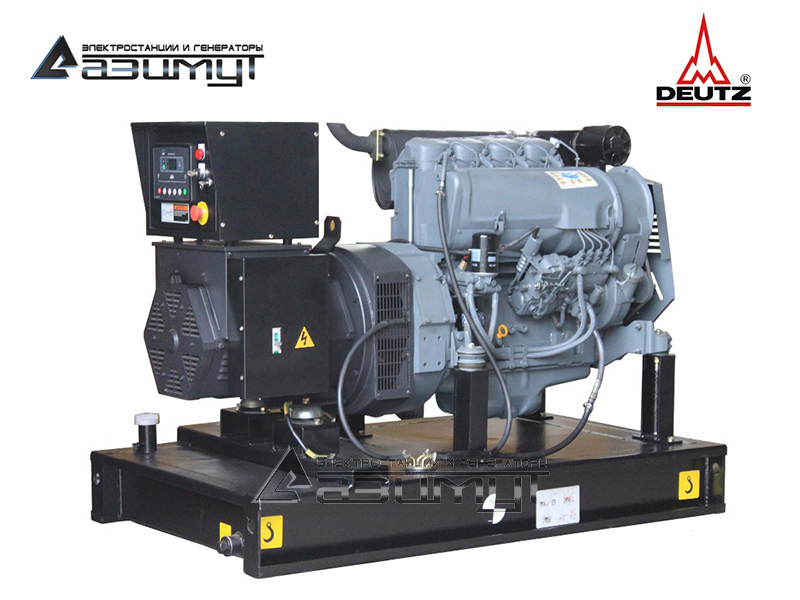

★Трехфазный дизельный генератор АД-15С-Т400-1РМ6 мощностью 15 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный 3-фазный дизельный генератор ДГУ в составе:
- первичного дизельного двигателя воздушного охлаждения с механической регулировкой частоты вращения DEUTZ F3M 2011 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В AZIMUT Z184E номинальной мощностью 15 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Промышленный источник переменного трехфазного электрического тока напряжением 230 / 380 В, частотой 50 Гц для основного или резервного электроснабжения небольших предприятий, складов, магазинов, мини-гостиниц, загородных домов и коттеджей.
ПРЕИМУЩЕСТВА ДГУ С ДВИГАТЕЛЯМИ DEUTZ СЕРИИ FМ
- FМ – серия дизельных двигателей DEUTZ рядной конструкции с радиаторным воздушно-масляным охлаждением. Отсутствие контура охлаждающей жидкости означает, отсутствие проблем, связанных с кавитацией и коррозией магистралей,
- Сниженное потребление масла, по сравнению с аналогичными моделями других производителей, за счет оптимизированного процесса сгорания,
- Благодаря охлаждению непосредственно масла, достигается оптимальный температурный режим работы двигателя, масло медленнее подвергается деградации, соответственно увеличивается интервал замены масла до 1000 моточасов, что является рекордом.
- Увеличенный межсервисный интервал вдвое снижает расходы на техническое обслуживание, по сравнению с любыми двигателями радиаторного охлаждения,
- Уменьшенное количество узлов и деталей, а также особо прочная конструкция блока обеспечивают прекрасную надежность и долговечность.
- Двигатели FМ очень хорошо справляются с набросом нагрузки без просадки частоты вращения.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка ДГУ,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-15-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
