АДС-16-Т400-РЯ
| Постоянная мощность | 16 кВт / 20 кВА |
| Резервная мощность | 17,6 кВт / 22 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | YANMAR 4TNV84T-GGE |
| Синхронный генератор | LEROY-SOMER LSA 40 M5 |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 1410 x 710 x 1410 мм |
| Вес | 490 кг |
| Расход топлива при 100% нагрузке | 4,2 л/час |
| Топливный бак | 50 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | YANMAR 4TNV84T-GGE |
|---|---|
 |
|
| Основные характеристики | |
| Двигатель | дизельный, четырехтактный, водяного охлаждения, 4 клапана на цилиндр |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное |
| Тип подачи воздуха | турбонаддув |
| Постоянная мощность | 19,1 кВт (25,97 л.с.) |
| Резервная мощность | 21,0 кВт (28,55 л.с.) |
| Частота вращения | 1500 об/мин |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 5% |
| Диаметр поршня | 84 мм |
| Ход поршня | 90 мм |
| Объем двигателя | 1,995 л |
| Коэффициент сжатия | 18.9:1 |
| Топливная система | рядный топливный насос высокого давления, топливный фильтр с бумажным элементом для тонкой очистки, стопорный соленоид, встроенный в ТНВД |
| Система подачи топлива | непрямой впрыск |
| Удельный расход топлива | ≤ 245 г/кВт*ч |
| Система смазки | неглубокий масляный поддон емкостью 7,4 л с боковым сливом, масляный насос трохоидного типа, масляный фильтр с бумажным элементом, сапун картера закрытого типа |
| Электрическая система | стартер, зарядный генератор 12 В, 40А |
| Система охлаждения | водяная помпа с ременным приводом, вентилятор охлаждения 6-ти лопастной, толкательного типа, D=380 мм, термостат |
| Объем системы охлаждения | 2,7 л |
| Габариты | 690 x 520 x 710 мм |
| Сухой вес | 204 кг |
| Синхронный генератор | LEROY-SOMER LSA 40 M5 |
|---|---|
 |
|
| Основные характеристики: | |
| Постоянная мощность | 20 кВА / 16 кВт |
| Тип | синхронный, бесщеточный, одноопорный |
| Класс изоляции | H |
| Шаг обмотки | 2/3, 6 проводов |
| Класс защиты | IP23 |
| Высота над уровнем моря | ≤ 1000 м |
| Предельная скорость | 2250 об/мин |
| Расход воздуха на охлаждение (50 Гц) | 0,06 м³/мин |
| Ток короткого замыкания AREP+/PMG = 2,7A | 5 сек |
| Система возбуждения | ШУНТ |
| Регулятор напряжения автоматический | R220 |
| Диапазон регулировки напряжения | ± 1% |
| Напряжение: | |
| соединение Y | 380V / 400V / 415V / 440V |
| соединение Δ | 220V / 230V / 240V |
| соединение YY | 200V / 220V |
| Частота | 50 Гц / 60 Гц |
| Коэффициент нелинейных искажений без нагрузки | < 2% |
| Коэффициент нелинейных искажений при линейной нагрузке | < 5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | < 2% |
| КПД | 87,1% |
| Масса | 109 кг |
| Соответствие стандартам | IEC 60034 |
| Шкаф управления | ШУЭ 1Р50 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 50 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

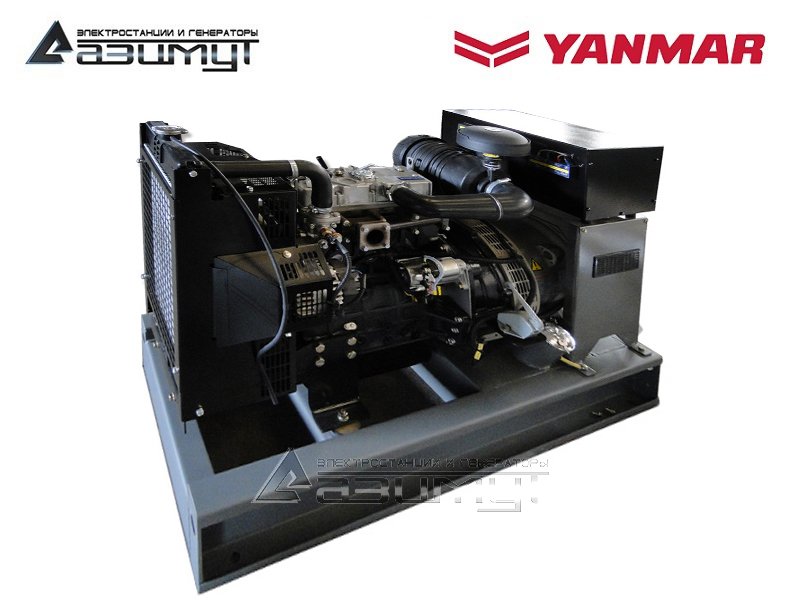

★Трехфазный дизельный генератор АДС-16-Т400-РЯ мощностью 16 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный 3-фазный дизельный генератор ДГУ в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения YANMAR 4TNV84T-GGE с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В LEROY-SOMER LSA 40 M5 номинальной мощностью 16 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельный генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.
Запуск и остановка по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленный дизельный генератор, предназначенный для постоянной эксплуатации.
ОСОБЕННОСТИ:
- Компания Yanmar (Янмар) – мировой лидер в производстве компактных дизельных двигателей для электрогенераторных установок, экскаваторов, погрузчиков, мотопомп и широкого ассортимента специальной сельскохозяйственной и строительной техники.
- Двигатели Yanmar высокотехнологичный продукт, сочетающий в себе небольшие размеры, высокую удельную мощность, высокий коэффициент полезного действия, низкий уровень шума и вибраций, соответствие самым высоким экологическим стандартам выхлопа 2008 EPA Tier 4 и EU stage III A, что позволяет с комфортом эксплуатировать технику в жилой застройке и закрытых помещениях.
- Компания Yanmar не стремится к оптимизации производственных процессов, и не размещает свои заводы в развивающихся странах. Все двигатели производятся исключительно в Японии.
- Скрупулезно отточенные технологические процессы производства и тщательное тестирование каждого двигателя на заводе обеспечивает премиальный уровень надежности и длительный срок безотказной работы, которым славится оригинальная японская продукция.
- Высокие эксплуатационные характеристики, нетребовательность к качеству ГСМ, в сочетании с длительным моторесурсом гарантируют низкую стоимость владения генераторной установкой при постоянной эксплуатации.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка ДГУ,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-16-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
