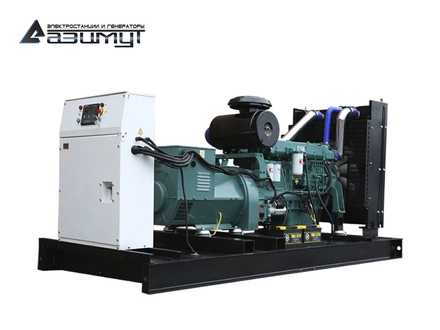

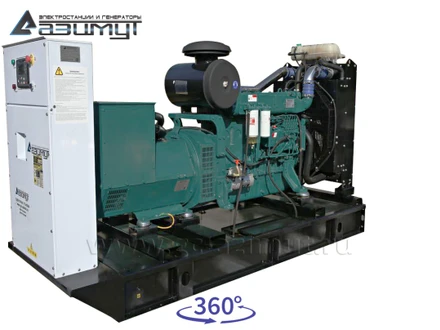

Дизельный генератор
АД-160С-Т400-1РМ11

Дизельная электростанция открытого типа
АД 160С-Т400-1РМ11
Постоянная мощность160 кВт / 200 кВА
Резервная мощность176 кВт / 220 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательAZIMUT 6R870TDI20
Синхронный генераторAZIMUT Z274H
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)3080 х 900 х 1725 мм
Вес2017 кг
Расход топлива при 100% нагрузке52,4 л/час
Топливный бак500 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

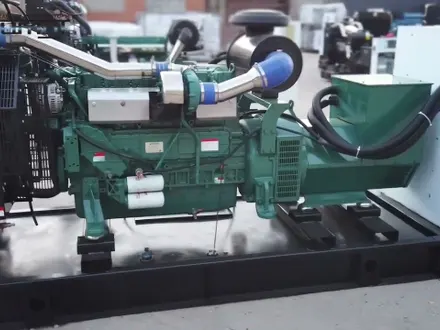

Дизельный двигатель AZIMUT 6R870TDI20
Технические характеристики
Постоянная мощность 187 кВт
Резервная мощность 206 кВт
Частота вращения 1500 об/мин
Объем двигателя 9,73 л
Количество и расположение цилиндров 6 цилиндров, рядное, вертикальное
Сухой вес 850 кг
Диаметр поршня 126 мм
Ход поршня 130 мм
Коэффициент сжатия 17:1
Скорость поршня 6,5 м/c
Среднее эффективное давление, BMEP 1,54 МПа
Порядок работы цилиндров 1-5-3-6-2-4
Регулировка частоты вращения механическая
Точность регулировки частоты вращения +/- 5%
Топливная система
Дизельное топливо ГОСТ 305-82
Модель топливного насоса 6-секционный, плунжерный
Тип топливного фильтра полнопоточный со сменным картриджем
Расход топлива при нагрузке
100% 52,4 л/ч
75% 41,5 л/ч
50% 27,8 л/ч
Удельный расход топлива 231 г/кВт*ч
Максимальная температура в топливопроводе 55 ºС
Максимальное давление в топливопроводе 1,8 бар
Система смазки
Система смазки комбинированная под давлением и разбрызгиванием
Тип масляного насоса шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра полнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 30 л
Удельный расход масла на угар 1,63 г/кВт*ч
Максимальная температура масла 105 ºС
Давление масла в системе 3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости ГОСТ 28084-89
Емкость системы охлаждения 39 л
Максимальная температура охлаждающей жидкости 105 ºС
Водяной насос центробежного типа с ременным приводом
Производительность водяного насоса 256 л/мин
Мощность вентилятора 7 кВт
Система электрооборудования
Напряжение в системе 24 B
Пусковое устройство стартер, 7 кВт
Максимальный ток зарядного генератора 50 А
Аккумуляторная батарея 2 х 12 В / 120 А*ч
Система подачи воздуха
Тип турбонаддув
Тип воздушного фильтра фильтроэлемент
Максимальное сопротивление воздушного фильтра 6,2 кПа
Максимальное статическое сопротивление воздушному потоку 6 кПа
Расход воздуха вентилятора на охлаждение радиатора 260 м³/мин
Расход воздуха на питание двигателя 16,3 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя 1,44 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора 1,44 м²
Система газовыхлопа
Температура выхлопных газов 650 ºС
Поток выхлопных газов 41,1 м³/ч
Тип глушителя промышленный - 9 dB
Максимальное противодавление выхлопных газов 6 кПа
Тепловые параметры
Общее тепловыделение ДГУ 316 кВт/ч
Система газовыхлопа 181 кВт/ч
Система охлаждения 109 кВт/ч
Корпус двигателя и альтернатора 26 кВт/ч
Синхронный генератор Z274H
Основные характеристики
Постоянная мощность 200 кВА / 160 кВт
Резервная мощность 220 кВА / 176 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 635 кг
Род тока переменный, трехфазный
Номинальная сила тока 288 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 93,3%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 1# / 14"
Шкаф управления ШУЭ 1Р400
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 400 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

★Дизельный генератор АД 160С-Т400-1РМ11 мощностью 160 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизель генератор ДГУ в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения AZIMUT 6R870TDI20, объемом 9,73 литра и номинальной мощностью 187 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274H номинальной мощностью 160 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельные генераторы на базе двигателя AZIMUT - экономичное и надежное решение проблемы основного или резервного электроснабжения, тысячи дизель генераторных установок на базе двигателей AZIMUT уже длительное время успешно эксплуатируются по всей России,
  • все электростанции перед отправкой заказчику проходят испытания под нагрузкой на специальном стенде, что гарантирует высокое качество поставляемого нами оборудования,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • простая конструкция первичного двигателя дизельного агрегата обеспечивает высокую надежность и ремонтопригодность,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
  • доступные цены на расходные материалы,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • цена дизель генератора существенно ниже импортных аналогов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
