АД-160С-Т400-1РМ18
| Постоянная мощность | 160 кВт / 200 кВА |
| Резервная мощность | 176 кВт / 220 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | PERKINS 1106A-70TAG4 |
| Синхронный генератор | AZIMUT Z274H |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2780 x 1280 x 1470 мм |
| Вес | 1804 кг |
| Расход топлива при 100% нагрузке | 45,8 л/час |
| Топливный бак | 395 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | PERKINS 1106A-70TAG4 |
|---|---|
 |
|
| Основные характеристики: | |
| Тип двигателя внутреннего сгорания | дизельный, 4-х тактный |
| Скорость вращения | 1500 об/мин |
| Основная механическая мощность (брутто) | 178,9 (240 л.с.) |
| Резервная механическая мощность (брутто) | 196,3 kWm (263 л.с.) |
| Основная механическая мощность (нетто) | 173,9 kWm (236 л.с.) |
| Резервная механическая мощность (нетто) | 191,3 kWm (256 л.с.) |
| Типичная электрическая мощность | 200 kVA (160 kWe) |
| Количество и расположение цилиндров | 6 цилиндра, рядное, вертикальное |
| Диаметр поршня | 105 мм |
| Ход поршня | 135 мм |
| Объем двигателя | 7,01 л |
| Тип подачи воздуха | с турбонаддувом и последовательным охлаждением |
| Система зажигания | прямой впрыск DI |
| Коэффициент сжатия | 16:1 |
| Направление вращения коленчатого вала | Против часовой стрелки (со стороны маховика) |
| Емкость масляной системы | 16,5 л |
| Тип охлаждения | водяное |
| Емкость системы охлаждения | 21 л |
| Расход топлива при нагрузке: | |
| 110% | 209 г/кВт*ч (49,4 л/ч) |
| 100% | 213 г/кВт*ч (45,8 л/ч) |
| 75% | 215 г/кВт*ч (34,7 л/ч) |
| 50% | 215 г/кВт*ч (23,1 л/ч) |
| Габариты (Д х Ш х В) | 1763 х 756 х 1142 мм |
| Сухой вес | 788 кг |
| Периодичность замены масла, масляного и топливного фильтров | 500 моточасов |
| Норма токсичности выхлопных газов | -- // -- |
| Комплектация | ElectropaK |
| Синхронный генератор | Z274H |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 200 кВА / 160 кВт |
| Резервная мощность | 220 кВА / 176 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 635 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 288 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,3% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 1Р400 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 400 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

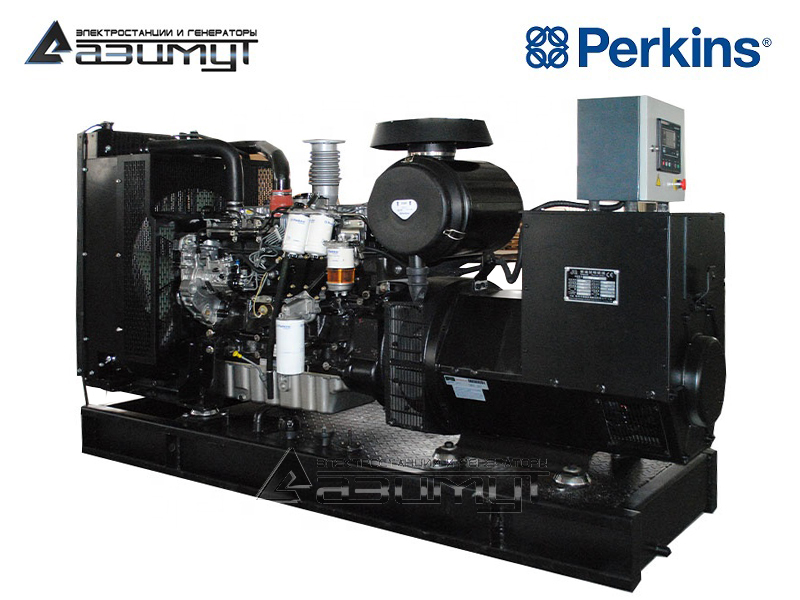

★Дизельный генератор АД 160С-Т400-1РМ18 мощностью 160 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизель генератор ДГУ в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Perkins 1106A-70TAG4 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT Z274H номинальной мощностью 160 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор ADP-160 используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ОСОБЕННОСТИ:
- высочайший уровень надежности: дизель генераторы на основе двигателей Perkins, вне зависимости от их страны происхождения, одни из немногих, которые используются в качестве прокатных, что свидетельствует об их "неубиваемости" при регулярном соблюдении регламентного технического обслуживания,
- дизельные двигатели серии 1106A-70TAG4 производятся на современном роботизированном заводе в пригороде Шанхая в Китае, откуда поставляются по всему миру,
- в настоящее время компания Perkins производит дизельные двигатели исключительно на собственных производственных мощностях, и не предоставляет лицензию на производство сторонним производителям,
- компания Perkins не имеет никакого отношения к компании Lovol Engines (Tianjin) Co., Limited и Perkins Engines (Tianjin) Limited («Lovol»), которые, утратили право на использование товарного знака Perkins c 31 декабря 2007 года,
- промышленные генераторные двигатели Perkins - ElectropaK гарантируют потребителю экономичный расход топлива, низкую стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, межсервисный интервал 500 моточасов и доступную цену за технику премиального уровня качества.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС ADP-160,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
