АД-1800С-Т400-1РНМ9
| Постоянная мощность | 1800 кВт / 2250 кВА |
| Резервная мощность | 2000 кВт / 2500 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | BAUDOUIN MOTEURS 12M55G2550/5e2 |
| Синхронный генератор | EVOTEC TCU468F |
| Контроллер | LOVATO RGK800 |
| Исполнение | контейнерного исполнения |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 8050 х 2440 х 2900 мм |
| Вес | 19580 кг |
| Расход топлива при 100% нагрузке | 536 л/час |
| Топливный бак | -- // -- |
| Автономность | по запросу |
| Гарантия | 24 месяца |
Скрыть
| Дизельный двигатель | BAUDOUIN MOTEURS 12M55G2550/5 |
|---|---|
 |
|
| Основные характеристики | |
| Номинальная мощность | 1985 кВт |
| Максимальная мощность | 2210 кВт |
| Постоянная мощность | -- // -- кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 65.65 л |
| Количество и расположение цилиндров | 12 цилиндров, V-образное |
| Сухой вес | 6970 кг |
| Диаметр поршня | 180 мм |
| Ход поршня | 215 мм |
| Коэффициент сжатия | 15,1:1 |
| Скорость поршня | 9.25 м/c |
| Среднее эффективное давление BMEP | 3.220 мПА |
| Регулировка частоты вращения | электронная |
| Точность регулировки частоты вращения | +/- 3,00% |
| Габариты | 3778 х 2237 х 2655 мм |
| Вес | 9560 кг |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Расход топлива при нагрузке | |
| 100% | 471 л/ч |
| 75% | 368 л/ч |
| 50% | 233 л/ч |
| Удельный расход топлива | 199 г/кВт*ч |
| Система смазки | |
| Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | фильтроэлемент |
| Тип масла | SAE 15W-40 / 10W-30 |
| Емкость масляной системы | 220 л |
| Нормальное давление масла | 400-650 кПа |
| Аварийное минимальное и максимальное давление масла | 200 / 1000 кПа |
| Расход масла на угар | ≤ 0,3% |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 370 л. радиатор, 110 л. двигатель |
| Максимальная температура охлаждающей жидкости | 95 ºС |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | стартер 15 кВт |
| Минимальная температура холодного запуска | -5 ºС (-10 ºС с подогревателем) |
| Зарядный генератор | 2.54 кВт / 28 В |
| Система подачи воздуха | |
| Тип | турбонаддув с интеркулером |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | ≤ 3 - 5 кПа |
| Максимальное статическое сопротивление воздушному потоку | 4,2 кПа |
| Расход воздуха | 9161 кг/ч |
| Минимальный диаметр впускного отверстия | 160 мм |
| Эффективность воздушного фильтра | ≤ 99,5% |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 700 ºС |
| Поток выхлопных газов | 10590 кг/ч |
| Тип глушителя | Промышленный |
| Максимальное противодавление выхлопных газов | 7.5 кПа |
| Рекомендованный минимальный диаметр выхлопного отверстия | 220 мм |
| Синхронный генератор | EVOTEC TCU468F |
|---|---|
 |
|
EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой. EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии. |
По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность. Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия. |
| Основные характеристики | |
| Постоянная мощность | 2250 кВА / 1800 кВт |
| Резервная мощность | 2500 кВА / 2000 кВт |
| Описание | cинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением |
| Напряжение | 230 / 400 В |
| Регулировка напряжения | автоматическая, ETC-1 |
| Диапазон регулировки напряжения | ± 0,5% |
| Класс изоляции | H |
| Класс защиты | IP 22 |
| Шаг обмотки | 2 / 3 |
| Форма волны: TIF | <50 |
| Форма волны: THF | <2% |
| Высотность | макс. 1000 м |
| Максимальная температура окружающей среды | 60 ºС |
| Максимально допустимая скорость вращения | 2250 об/мин |
| Направление вращения | против часовой стрелки |
| Ток короткого замыкания | 300% |
| Метод охлаждения | IC01 |
| КПД | 96,7% |
| Вес | 3290 кг |
| Шкаф управления | ШУЭ LOVATO RGK800 |
|---|---|
 |
|
| Основные характеристики | |
| Панель управления | Большой выбор функций для удовлетворения любых условий эксплуатации. |
Диапазон питания 12-24В пост.тока для каждого отдельного прибора. |
|
Полностью программируемые входы, выходы и аварийные сигналы. |
|
Порты связи RS232, RS485, USB, Ethernet. |
|
Управление двигателями по CANbus. |
|
Программное обеспечение конфигурации и контроля. |
|
Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты. |
|
| Функции | |
- Питание: 7...33В постоянного тока |
|
- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора |
|
- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали |
|
- Диапазон измерения напряжения: |
|
- Номинальный диапазон измерения напряжения: |
|
- Диапазон измерения частоты: 45...65Гц |
|
| Контейнер | "СЕВЕР" ПБК-9 |
|---|---|
| Назначение | Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты |
| Габариты | 9050 х 2440 х 2630 мм |
| Вес | 5000 кг |
| Уровень шума (7м) | 50 дБ |
| Цвет | RAL 8017 или любой другой по запросу |
| Условия эксплуатации электростанции | эксплуатация вне помещений на открытом воздухе |
| Температура окружающей среды | |
| Для ДЭС по 1-й степени автоматизации | + 5ºС...+ 40ºС |
| Для ДЭС по 2-й степени автоматизации | - 40ºС...+ 40ºС |
| Конструкция | |
| - жесткая сварная рама из швеллера №10 | |
| - материал стен - сэндвич-панели 50 мм | |
| - крыша цельносварная, лист 3 мм | |
| - пол рифленый стальной лист 4 мм | |
| - дверь стальная с замком | |
| - защитная алюминиевая решетка на вентиляционных проемах | |
| - щит собственных нужд | |
| - термоизоляция | |
| - шумоизоляция | |
| - гидроизоляция | |
| - болтовые зажимы для подключения заземления | |
| - кабельный ввод - по запросу | |
| Системы стандартной комплектации | |
| Система основного и аварийного освещения | |
| - светодиодная лента | |
| Система отопления | |
| - обогреватели конвекторного типа | |
| Система автоматической приточно-вытяжной вентиляции | |
| - клапана воздушный | |
| - электроприводы | |
| Система пожарно-охранной сигнализации | |
| - прибор приемно-контрольный охранно-пожарный | |
| - оповещатель свето-звуковой | |
| - датчики тепловой | |
| - датчик открытия двери | |
| Система пожаротушения | |
| - автоматический модуль порошкового пожаротушения | |
| - огнетушитель углекислотный ручной | |
| Достоинства | |
| - большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата | |
| - возможность установки дополнительного оборудования | |
| - удобство перемещения, транспортировки и монтажа | |
Подробные технические характеристики

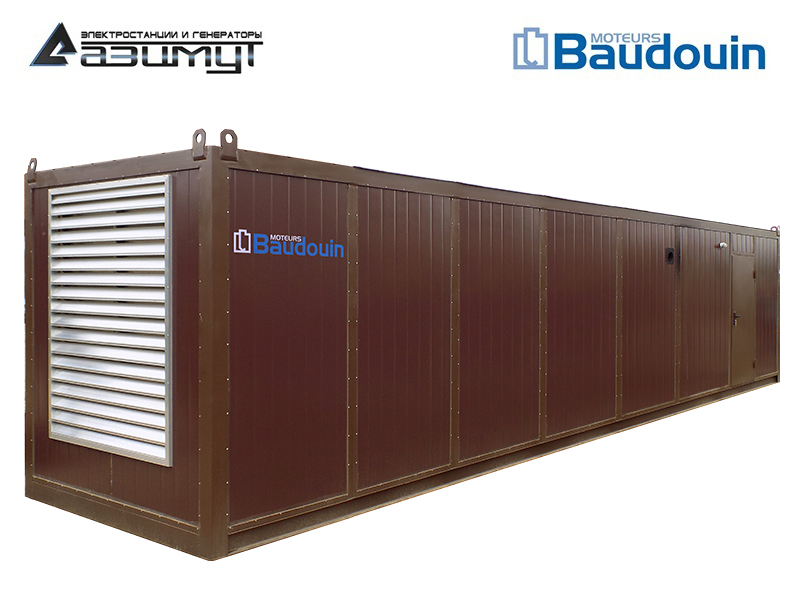

Дизельная электростанция АД-1800С-Т400-1РНМ9 мощностью 1800 кВт контейнерного типа
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 1800 кВт в составе:
- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Baudouin Moteurs 12M55G2550/5e с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EvoTec TCU468F номинальной мощностью 1800 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы,
- дизельная электростанция установлена в блок-контейнере "СЕВЕР".
НАЗНАЧЕНИЕ:
Контейнерная электростанция ДЭС 1800 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- экономичный расход топлива и масла,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-1800 в контейнере "СЕВЕР",
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и охлаждающей жидкостью,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА
Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
