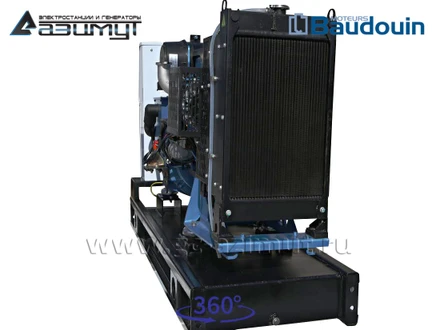

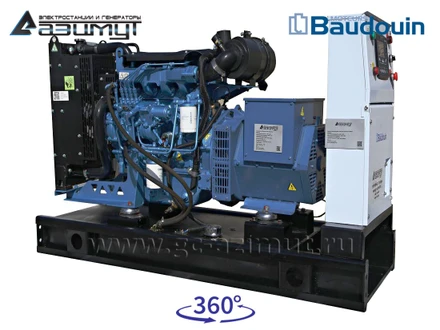

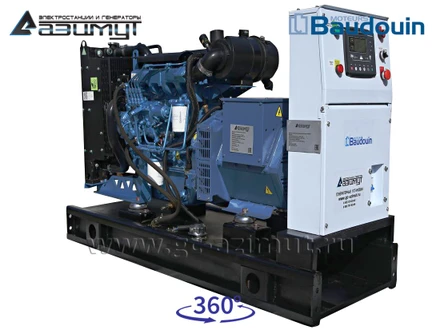

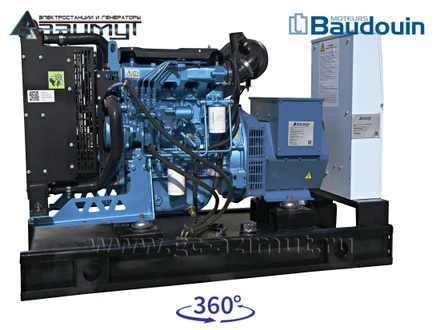

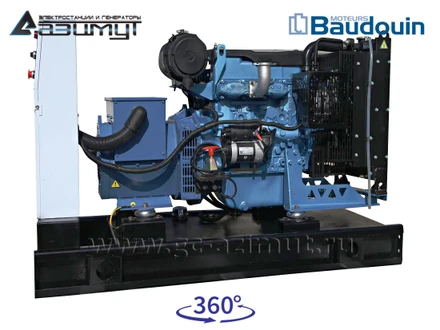

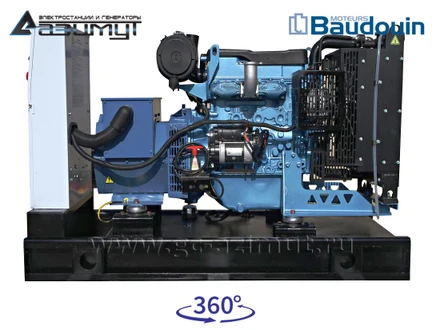

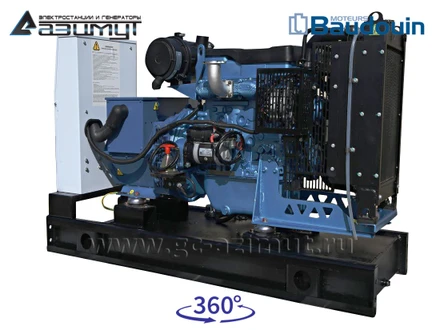

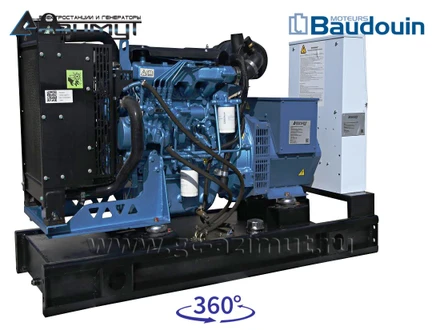

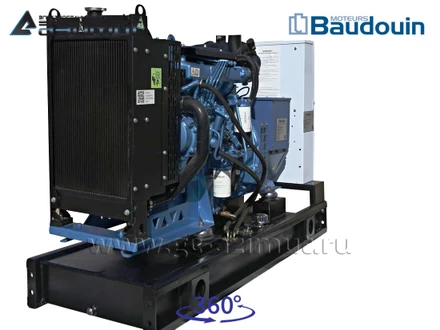

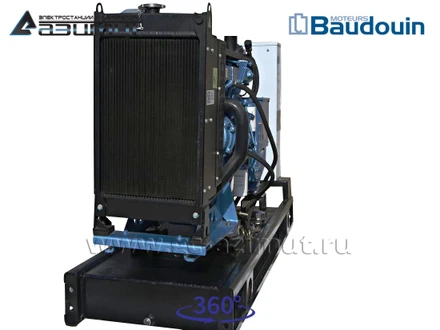

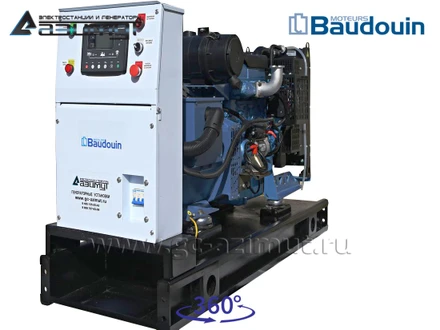

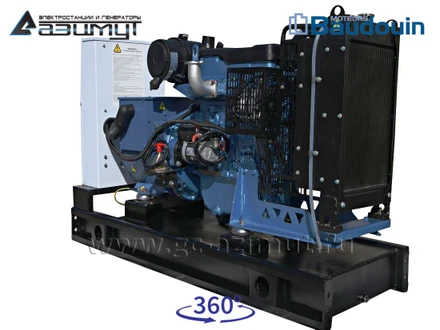

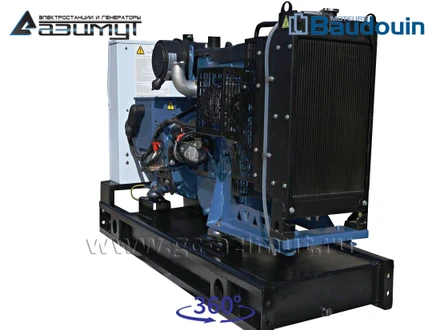

Дизельный генератор ДГУ 20 кВт
Baudouin Moteurs
АД-20С-Т400-1РМ9

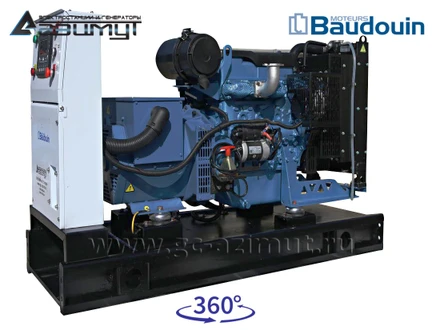

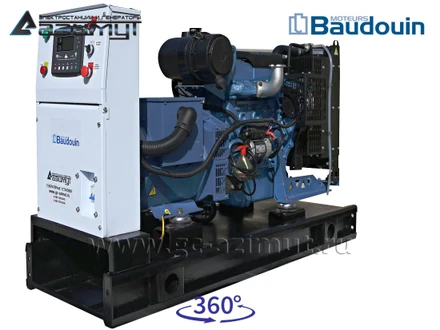

★Трехфазный дизельный генератор АД 20С-Т400-1РМ9 мощностью 20 кВт открытого исполнения

КОНСТРУКЦИЯ:

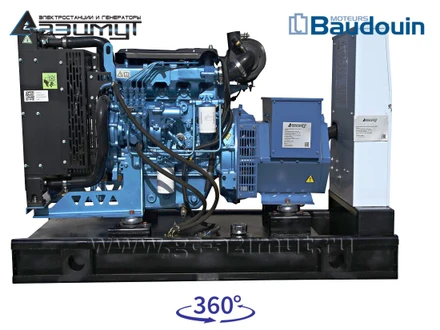

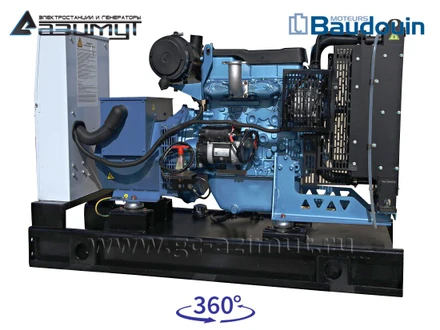

На стальной раме с виброопорами смонтированы:

• стационарный 3-фазный дизельный генератор ДГУ в составе:

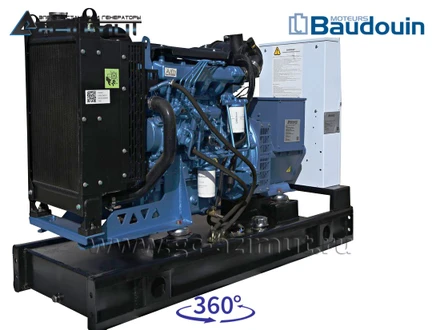

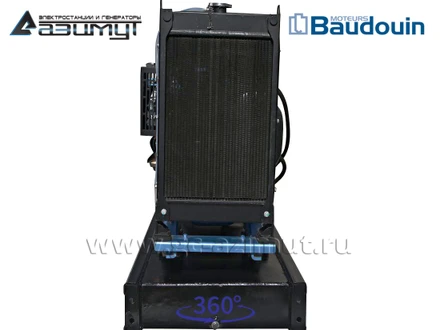

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения BAUDOUIN MOTEURS 4M06G35/5e с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В EVOTEC TCU188C номинальной мощностью 20 кВт c автоматической регулировкой напряжения,

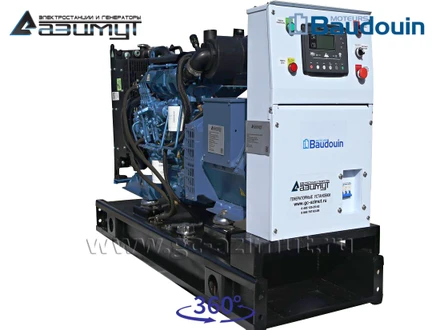

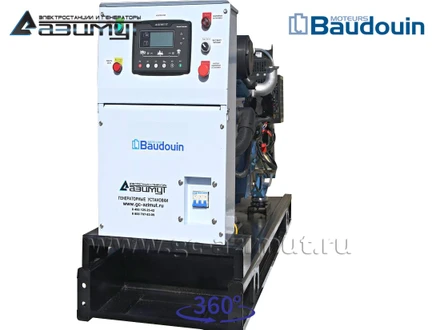

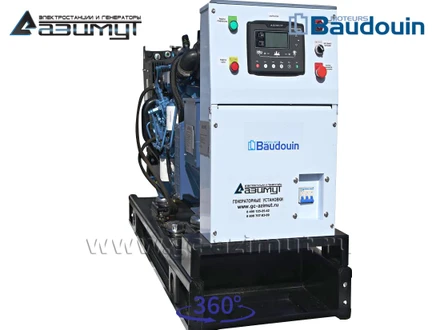

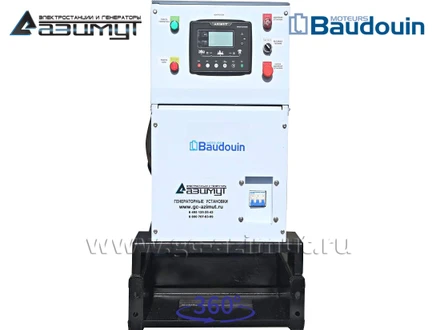

• шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
• комплект аккумуляторных батарей,
• стальной топливный бак интегрирован в конструкцию рамы.

НАЗНАЧЕНИЕ:

Дизельный генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизельный генератор, предназначенный для постоянной эксплуатации.

ПРЕИМУЩЕСТВА:

• первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
• синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
• меню управления дизель генераторной установкой на русском языке,
• полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
• экономичный расход топлива и масла,
• в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
• стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.

КОМПЛЕКТНОСТЬ ПОСТАВКИ:

• дизельная генераторная установка ДГУ,
• стандартный промышленный глушитель,
• комплект аккумуляторных батарей,
• заправка маслом и тосолом,
• комплект фильтров для ТО-00,
• инструкции по эксплуатации,
• протокол испытаний ДГУ,
• гарантийный талон.

КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.

РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
