АД-24С-Т400-2РМ28
| Постоянная мощность | 24 кВт / 30 кВA |
| Резервная мощность | 26,4 кВт / 33 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | ISUZU JE493ZDB |
| Синхронный генератор | AZIMUT Z184G |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 1750 x 550 x 1080 мм |
| Вес | 562 кг |
| Расход топлива при 100% нагрузке | 7,2 л/час |
| Топливный бак | 62 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | ISUZU JE493ZDB |
|---|---|
 |
|
| Тип | дизельный, 4-х тактный, 1500 об/мин, водяного охлаждения, рядный, с мокрыми гильзами, прямым впрыском |
| Основные характеристики | |
| Постоянная мощность | 28 кВт |
| Резервная мощность | 31 кВт |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное |
| Тип | с турбонаддувом |
| Диаметр поршня | 93 мм |
| Ход поршня | 102 мм |
| Объем двигателя | 2,771 л |
| Коэффициент сжатия | 18,2:1 |
| Порядок работы цилиндров | 1-3-4-2 |
| Холостой ход | 850 об/мин |
| Удельный расход топлива | ≤ 230 г/кВт*ч |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 5% |
| Система смазки | комбинированная под давлением и разбрызгиванием |
| Емкость масляной системы | 5,6 л |
| Рабочая температура масла | ≤ 110 ºС |
| Рабочее давление масла | 0,1 - 0,5 МПа |
| Уровень шума | ≤ 93 дБА |
| Температура выхлопных газов | ≤ 500 ºС |
| Температура охлаждающей жидкости | 85 ± 10 ºС |
| Зарядный генератор | 14В, 50А |
| Пусковое устройство | стартер 12В, 2,8 кВт |
| Габариты | 860 × 610 × 810 мм |
| Сухой вес | 240 кг |
| Синхронный генератор | Z184G |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 31 кВА / 25 кВт |
| Резервная мощность | 34 кВА / 27,5 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 158 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 43,2 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 85,0% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 2Р50 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 50 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики

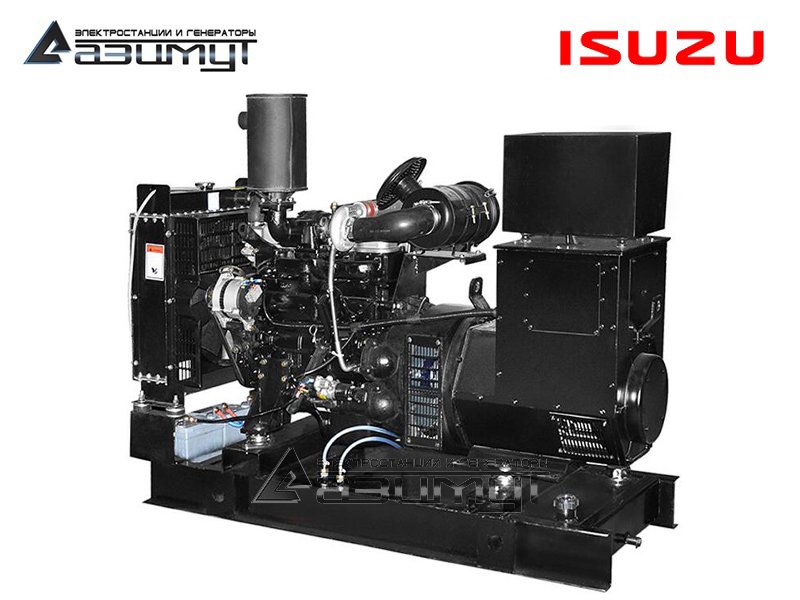

★Дизельный генератор АД-24С-Т400-2РМ28 мощностью 24 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 24 кВт в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Isuzu JE493ZDB с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного трехфазного генератора 380 В AZIMUT Z184G номинальной мощностью 24 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция ДЭС 24 кВт с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- Дизель генераторы на двигателях Isuzu (Исудзу) выгодно отличает неприхотливость, выносливость, способность воспринимать ударные нагрузки, высокая ремонтопригодность и надежность.
- Высокий моторесурс, в сочетании с приемлемой экономичностью и бюджетной ценой делают ДГУ Isuzu отличным решением для постоянного или резервного электроснабжения.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-24,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-24-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
