АД-250С-Т400-1РМ17
| Постоянная мощность | 250 кВт / 312 кВА |
| Резервная мощность | 275 кВт / 345 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DOOSAN Р126ТI-II |
| Синхронный генератор | AZIMUT Z274ES |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2950 х 1300 х 1590 мм |
| Вес | 2375 кг |
| Расход топлива при 100% нагрузке | 61,1 л/ч |
| Топливный бак | 450 л |
| Автономность | мин. 8 часов |
| Гарантия | 12 месяцев |
Скрыть
| Дизельный двигатель | DOOSAN Р126ТI-II |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 265 кВт |
| Резервная мощность | 294 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 11,051 л |
| Количество и расположение цилиндров | 6 цилиндров |
| Сухой вес | 910 кг |
| Диаметр поршня | 123 мм |
| Ход поршня | 155 мм |
| Коэффициент сжатия | 17,1:1 |
| Скорость поршня | 7,75 м/c |
| Среднее эффективное давление BMEP | 1,92 МПа |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Регулировка частоты вращения | электронная |
| Точность регулировки частоты вращения | +/- 2,5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 450 л |
| Модель топливного насоса | ZEXEL, рядный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 63,1 л/ч |
| 75% | 47 л/ч |
| 50% | 31,3 л/ч |
| Удельный расход топлива | 205 г/кВт*ч |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки комбинированная | под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 23 л |
| Удельный расход масла на угар | 1,06 г/кВт*ч |
| Максимальная температура масла | 120 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 51 л |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 320 л/мин |
| Мощность вентилятора | 7 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | стартер, 6 кВт |
| Максимальный ток зарядного генератора | 45 А |
| Аккумуляторная батарея | 2 х 12 В / 132 А*ч |
| Система подачи воздуха | |
| Тип | Турбонаддув с промежуточным охлаждением |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 635 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 295 м³/ч |
| Расход воздуха на питание двигателя | 20,1 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1,44 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1,44 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 590 ºС |
| Поток выхлопных газов | 47,4 м³/ч |
| Тип глушителя | промышленный |
| Максимальное противодавление выхлопных газов | 600 мм вод. ст. |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 440 кВт/ч |
| Система газовыхлопа | 254 кВт/ч |
| Система охлаждения | 151 кВт/ч |
| Корпус двигателя и генератора | 35 кВт/ч |
| Синхронный генератор | ZC4D |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 312,5 кВА / 250 кВт |
| Резервная мощность | 343,7 кВА / 275 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 720 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 450 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,0% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 1Р630 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 630 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

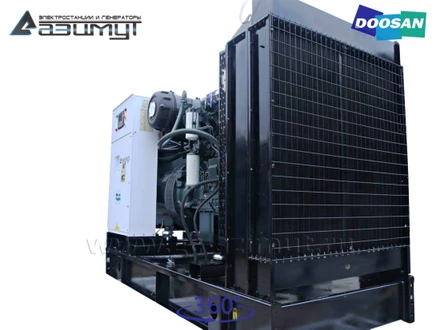

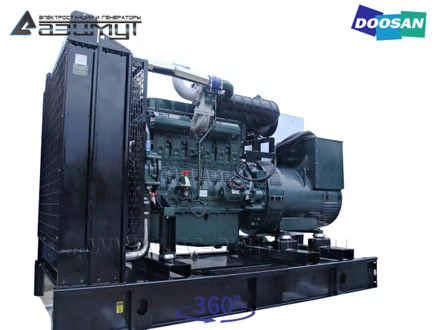

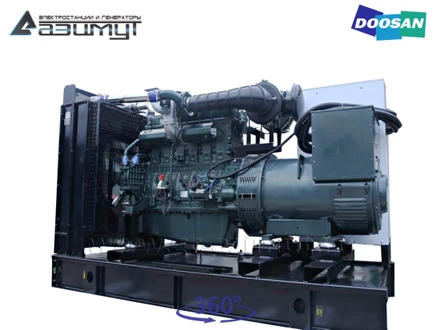

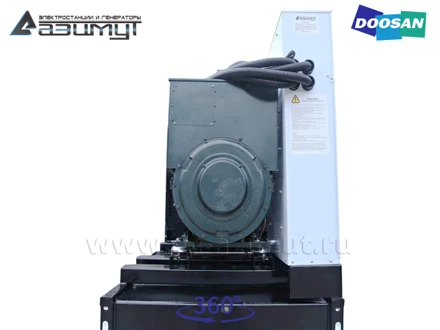

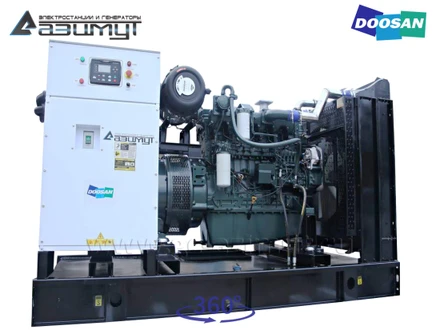

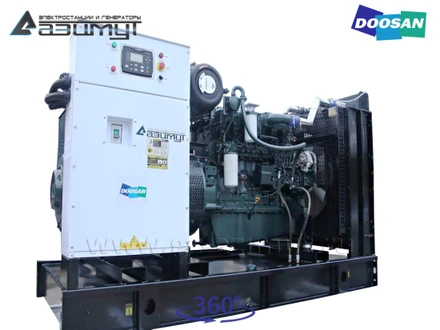

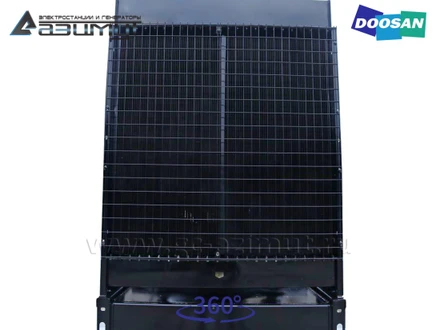

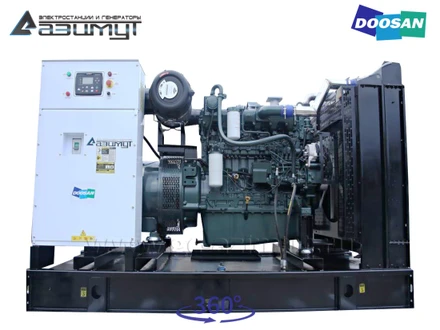

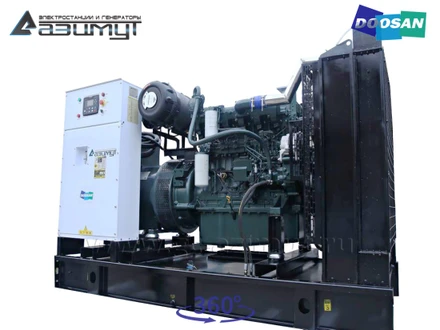

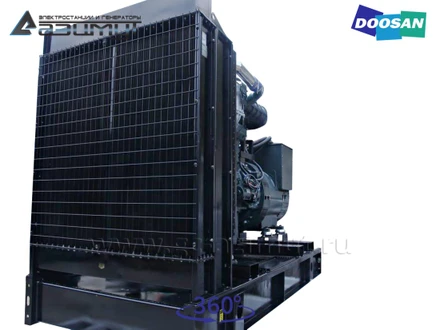

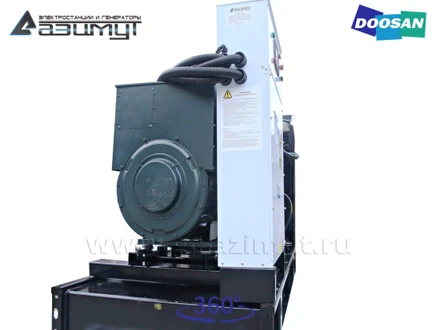

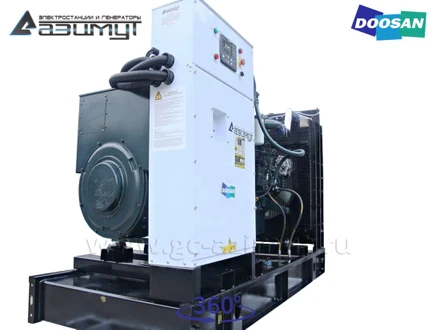

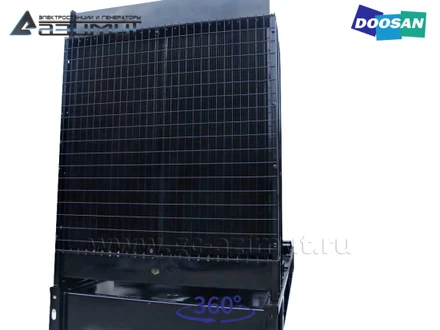

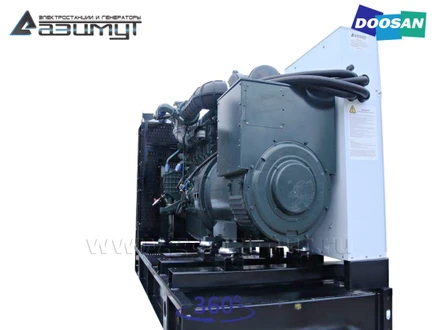

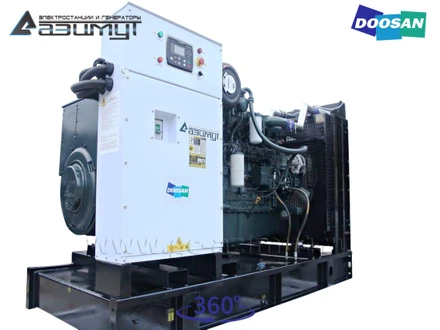

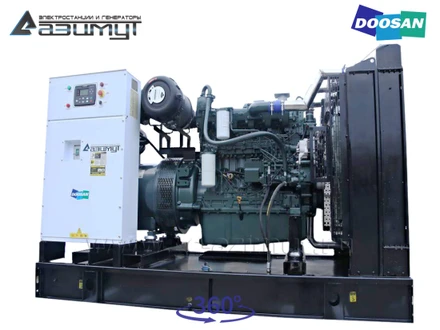

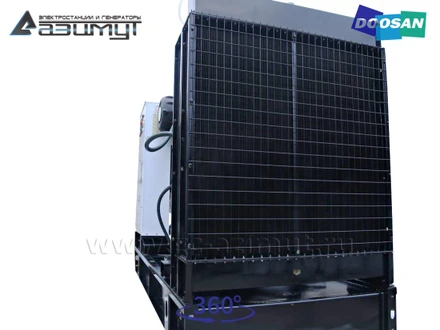

Стационарная дизельная электростанция АД 250С-Т400-1РМ17 мощностью 250 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного шестицилиндрового рядного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения DOOSAN Р126ТI-II, объемом 11,051 литра и номинальной мощностью 265 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT Z274ES номинальной мощностью 250 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения строительных площадок, промышленных предприятий, социальных объектов, небольших торговых центров.
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.
Использование многоцилиндрового двигателя производства DOOSAN INFRACORE (Южная Корея) большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- первичный дизельный двигатель производства DOOSAN INFRACORE (Южная Корея) имеет высокую надежность и ремонтопригодность,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,
- низкая цена на расходные материалы,
- низкий расход топлива и масла,
- цена дизель генератора существенно ниже импортных аналогов с двигателем DOOSAN.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- комплект фильтров для ТО-00,
- заправка маслом и тосолом,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ОСНОВНОЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНЫЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
