Дизельная электростанция
ДЭС 30 кВт АД-30С-Т400-1РМ55
| Постоянная мощность | 30 кВт / 37,5 кВA |
| Резервная мощность | 33 кВт / 41,25 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | YANGDONG Y4105D |
| Синхронный генератор | AZIMUT Z184H |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 1820 x 550 x 1050 мм |
| Вес | 735 кг |
| Расход топлива при 100% нагрузке | 8,65 л/час |
| Топливный бак | 100 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | YANGDONG Y4105D |
|---|---|
 |
|
| Основные характеристики | |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное |
| Тип камеры сгорания | прямой впрыск |
| Частота вращения | 1500 об/мин |
| Диаметр поршня | 105 мм |
| Ход поршня | 118 мм |
| Коэффициент сжатия | 18:1 |
| Постоянная мощность | 38 кВт |
| Резервная мощность | 42 кВт |
| Объем двигателя | 4,087 л |
| Порядок работы цилиндров | 1-3-4-2 |
| Удельный расход топлива | 235 г/кВт*ч |
| Тип подачи воздуха | атмосферный |
| Охлаждение | водяное, форсированное |
| Запуск | электростартер |
| Сухой вес | 330 кг |
| Габариты | 892 x 618 x 740 мм |
| Регулировка частоты вращения | механическая |
| Синхронный генератор | Z184H |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 37,5 кВА / 30 кВт |
| Резервная мощность | 41,25 кВА / 33 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 196 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 54 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 86,6% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 1Р63 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 63 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

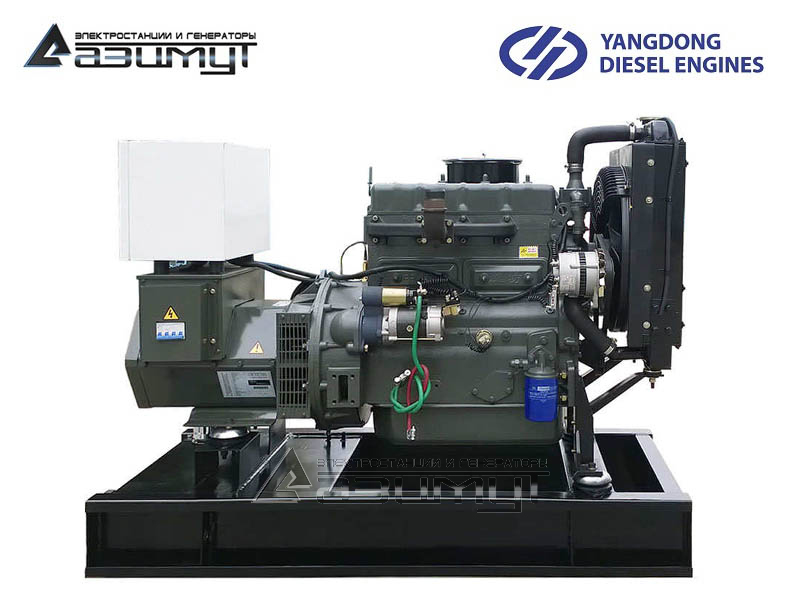

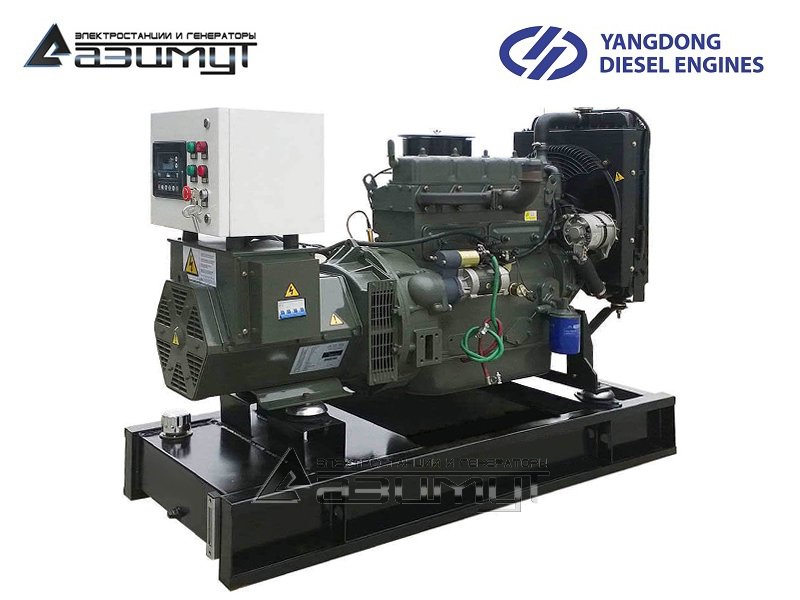

★ 3-фазный дизельный генератор АД-30С-Т400-1РМ55 YANGDONG мощностью 30 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизельный генератор в составе:
- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения YANGDONG Y4105D, номинальной мощностью 41 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z184Н номинальной мощностью 30 кВт c автоматической регулировкой напряжения,
- шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- рама со стальным топливным баком на 8 часов работы.
НАЗНАЧЕНИЕ:
Дизельный генератор 30 кВт открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.
Данная модель представляет собой промышленный дизельный генератор, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели ТСС АД-30С-Т400-1РМ5.
ПРЕИМУЩЕСТВА:
- двигатели YANGDONG несколько дефорсированы, отличаются бОльшим рабочим объемом на единицу мощности, по сравнению с ближайшими конкурентами, вследствие чего обладают длительным моторесурсом, повышенным крутящим моментом, легче воспринимают пиковые нагрузки;
- простая конструкция двигателя позволяет проводить практически любой ремонт на месте своими силами;
- запасные части доступны по цене, помимо нашей компании, возможно заказывать запасные части на Алиэкспрессе напрямую из Китая без наценки;
- низкий расход масла на угар - менее 0,2%;
- дизель генераторы YANGDONG привлекательны по цене, и, в то же время, обладают профессиональным уровнем надежности.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельный генератор YANGDONG 30 кВт,
- стандартный промышленный глушитель,
- аккумуляторные батареи,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
