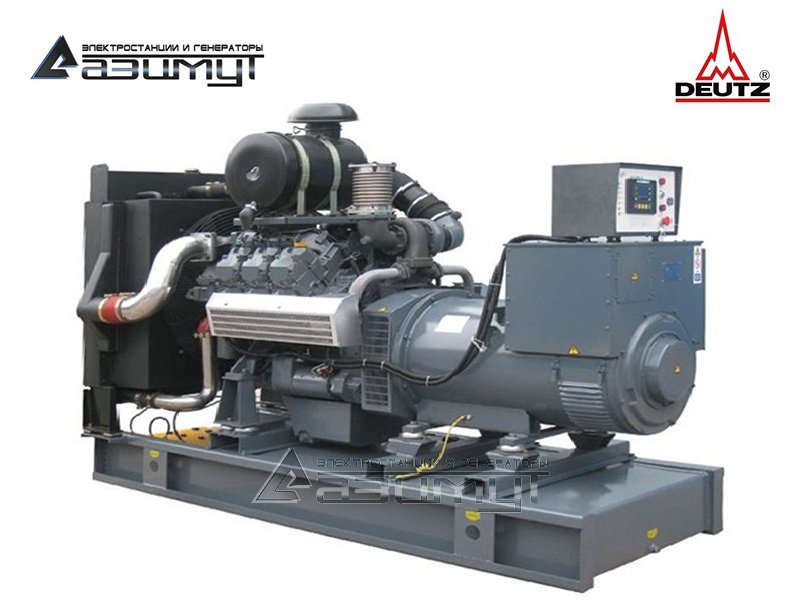

Дизельный генертор 300 кВт
АД-300С-Т400-2РМ6C с АВР
| Постоянная мощность | 300 кВт / 375 кВА |
| Резервная мощность | 330 кВт / 413 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DEUTZ BF6M 1015CP LA G1 |
| Синхронный генератор | AZIMUT ZC4FS |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 3100 x 1600 x 2110 мм |
| Вес | 3038 кг |
| Расход топлива при 100% нагрузке | 94,3 л/час |
| Топливный бак | 1000 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | DEUTZ BF6M1015CP LA G |
|---|---|
 |
|
| Основные характеристики | |
| Номинальная мощность | 482 кВт |
| Максимальная мощность | 530 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 8,071 л |
| Количество и расположение цилиндров | 6 цилиндров, вертикальное рядное |
| Сухой вес | 790 кг |
| Диаметр поршня | 111 мм |
| Ход поршня | 139 мм |
| Коэффициент сжатия | 16,7:1 |
| Скорость поршня | 6,95 м/c |
| Среднее эффективное давление BMEP | 1,75 МПа |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Регулировка частоты вращения | электронная |
| Точность регулировки частоты вращения | +/- 2,5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Модель топливного насоса | ZEXEL, рядный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 34,8 л/ч |
| 75% | 25,0 л/ч |
| 50% | 16,7 л/ч |
| Удельный расход топлива | 206 г/кВт*ч |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки комбинированная | под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 15,5 л |
| Удельный расход масла на угар | 1,11 г/кВт*ч |
| Максимальная температура масла | 120 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 44 л |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 263 л/мин |
| Мощность вентилятора | 5,0 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | электростартер 6 кВт |
| Максимальный ток зарядного генератора | 45 А |
| Аккумуляторная батарея | 24 / 100 А*ч |
| Система подачи воздуха | |
| Тип | Турбонаддув с промежуточным охлаждением |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 635 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 250 м³/ч |
| Расход воздуха на питание двигателя | 12,1 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1,44 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1,44 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 580 ºС |
| Поток выхлопных газов | 30,1 м³/ч |
| Тип глушителя | Промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 600 мм вод. ст. |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 222 кВт/ч |
| Система газовыхлопа | 128 кВт/ч |
| Система охлаждения | 102 кВт/ч |
| Корпус двигателя и генератора | 18 кВт/ч |
| Синхронный генератор | ZC4FS |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 375 кВА / 300 кВт |
| Резервная мощность | 412,5 кВА / 330 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 970 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 540 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,4% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 2Р630 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 630 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики
★Дизельный генератор АД-300С-Т400-2РМ6C мощностью 300 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарная ДЭС в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения DEUTZ BF6M 1015CP LA G1 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT ZC4FS номинальной мощностью 300 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизель электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- дизельный двигатель произведен в Китае заводом Hebei Huabei Diesel Engine Co., Ltd (Huachai - Deutz) по лицензии Deutz AG,
- производство в Китае позволило снизить издержки, и предложить потребителям высококачественный надежный двигатель, изготовленный по немецким стандартам, по более привлектельной цене,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- усиленная конструкция первичного дизельного двигателя,
- низкий уровень шума и вибраций,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,,
- высокая топливная экономичность,
- цена дизель генератора существенно ниже импортных аналогов с двигателем DEUTZ.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор с автозапуском проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-300-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
