АД-320С-Т400-1РМ7
| Постоянная мощность | 320 кВт / 400 кВА |
| Резервная мощность | 352 кВт / 440 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | WEICHAI WP13D405E200 |
| Синхронный генератор | AZIMUT ZC4F |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2970 x 1325 x 2110 мм |
| Вес | 3372 кг |
| Расход топлива при 100% нагрузке | 85,1 л/час |
| Топливный бак | 800 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | WEICHAI WP13D405E200 |
|---|---|
 |
|
| Основные характеристики | |
| Тип | дизельный, четырехтактный, водяного охлаждения, рядный, 1500 об/мин |
| Количество и расположение цилиндров / клапанов | 6/24 |
| Постоянная мощность | --//-- кВт |
| Резервная мощность | 405 кВт |
| Частота вращения | 1500 об/мин |
| Диаметр поршня | 127 мм |
| Ход поршня | 165 мм |
| Объем двигателя | 12,54 л |
| Степень сжатия | 17:1 |
| Скорость холостого хода | 600 ± 50 об/мин |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Направление вращение со стороны вентилятора | против часовой стрелки |
| Температура выхлопных газов | ≤ 550 ºС |
| Электростартер | 5,4 кВт / 24 В |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 5% |
| Емкость системы охлаждения | 25 л |
| Емкость масляного поддона | 36 л |
| Удельный расход топлива | 210 г/кВт*ч ± 3% |
| Расход масла на угар | ≤ 0,2% |
| Габариты | 1813 × 954 × 1289 мм |
| Сухой вес | 1100 кг |
| Синхронный генератор | ZC4F |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 400 кВА / 320 кВт |
| Резервная мощность | 440 кВА / 352 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 1100 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 576 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,4% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ 1Р800 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 800 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики

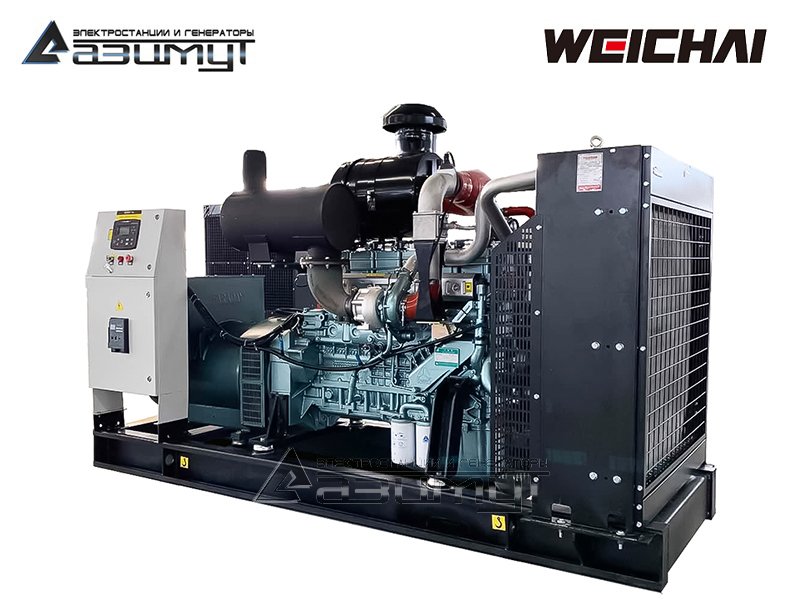

★Дизельный генератор АД-320С-Т400-1РМ7 мощностью 320 кВт открытого исполнения
КОНСТРУКЦИЯ:

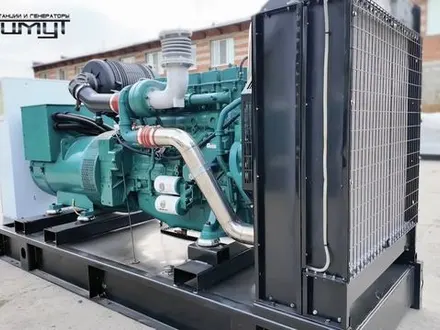

На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизель генератор ДГУ 320 кВт в составе:
- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения WEICHAI WP13D405E200 с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора AZIMUT ZC4F номинальной мощностью 320 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор 320 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ИНФОРМАЦИЯ:
- Weichai Power Co., Ltd – подразделение китайского государственного машиностроительного концерна Weichai Group, основанного в 1946 году, специализируется на разработке и производстве дизельных двигателей для грузовиков, тракторов, спецтехники, судов и приводов силовых машин.
- Штаб-квартира компании располагается в городе Weifang (Вейфан), провинция Шандунь. На предприятии трудятся свыше 46 тысяч человек, представительства функционируют в 30 странах, продукция поставляется в 100 стран мира.
- Генераторные двигатели G-Drive нового поколения включают многие инновационные решения, обладают отличным моторесурсом до 25000 часов, экономичным расходом топлива, и по сути, по своим характеристикам ничем уже не уступают своим конкурентам – мировым лидерам двигателестроения, но при этом обладают более привлекательной ценой.
- Дизельные промышленные двигатели Weichai (Вейчай) сертифицированы по национальным экологическим стандартам, а также соответствуют европейским нормам EU Stage II.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-320,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-320С-Т400-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
