АД-360С-Т400-1РМ12

Цена:

3 189 300 ₽

3 029 900 ₽

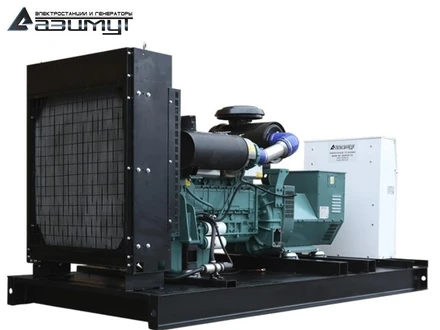

Дизельная электростанция 360 кВт открытого типа

АД 360С-Т400-1РМ12

Постоянная мощность	360 кВт / 450 кВА
Резервная мощность	396 кВт / 495 кВА
Напряжение	230 / 400 В
Частота	50 Гц
Количество фаз	трехфазная
Первичный дизельный двигатель	Azimut Pro D2765A440
Синхронный генератор	Azimut ZC5C
Контроллер	HGM 6120

Исполнение	открытое на раме
Степень автоматизации	1-я
Габариты (Д х Ш х В)	4100 х 1500 х 2300 мм
Вес	4355 кг
Расход топлива при 100% нагрузке	95,4 л/час
Топливный бак	1000 л
Автономность	мин. 8 часов
Гарантия	2 года

Скрыть

Дизельный двигатель	AZIMUT PRO D2765A440

Технические характеристики
Постоянная мощность	400 кВт
Резервная мощность	440 кВт
Частота вращения	1500 об/мин
Количество и расположение цилиндров	6 цилиндров, рядное, вертикальное
Диаметр поршня	127 мм
Ход поршня	165 мм
Объем двигателя	12,54 л
Коэффициент сжатия	17:1
Порядок работы цилиндров	1-5-3-6-2-4
Регулировка частоты вращения	электронная
Точность регулировки частоты вращения	+/- 3%
Уровень шума (7 м)	115 дБ
Габариты	2150 х 1180 х 1759 мм
Сухой вес	1225 кг
Топливная система
Тип впрыска	Аккумуляторный (common rail)
Дизельное топливо	ГОСТ 305-82
Модель топливного насоса	6-секционный, плунжерный
Тип топливного фильтра	полнопоточный со сменным картриджем
Удельный расход топлива	205 г/кВт*ч
Расход топлива при нагрузке
100%	95,4 л/ч
75%	72,5 л/ч
50%	49,5 л/ч
25%	26,8 л/ч
Максимальная температура в топливопроводе	55 ºС
Максимальное давление в топливопроводе	1,8 бар
Система смазки
Система смазки	комбинированная под давлением и разбрызгиванием
Тип масляного насоса	шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип масла	SAE 15W40 / 10W30
Емкость масляной системы	32 л
Удельный расход масла на угар	0,48 г/кВт*ч
Максимальная температура масла	105 ºС
Давление масла в системе	3,0 - 6,5 бар
Система охлаждения
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Водяной насос	центробежного типа с ременным приводом
Тип охлаждающей жидкости	ГОСТ 28084-89
Емкость системы охлаждения	78 л
Максимальная температура охлаждающей жидкости	105 ºС
Система электрооборудования
Напряжение в системе	24 B
Пусковое устройство	стартер, 8,5 кВт
Напряжение зарядного генератора	28 В
Аккумуляторная батарея	2 х 12 В / 132 А*ч
Система подачи воздуха
Тип	турбонаддув
Тип воздушного фильтра	фильтроэлемент
Расход воздуха вентилятора на охлаждение радиатора	32500 м³/ч
Расход воздуха на питание двигателя	1886 м³/ч
Система газовыхлопа
Экологический класс	Tier 3
Температура выхлопных газов	590 ºС
Поток выхлопных газов	3705 м³/ч
Тип глушителя	промышленный - 9 dB
Максимальное противодавление выхлопных газов	8 кПа

Синхронный генератор	ZC5C

Основные характеристики
Постоянная мощность	450 кВА / 360 кВт
Резервная мощность	495 кВА / 396 кВт
Напряжение	230 / 400 В
Частота	50 Гц
Вес	1235 кг
Род тока	переменный, трехфазный
Номинальная сила тока	648 А
Количество полюсов	4
Коэффициент мощности COS Ф	0,8
КПД	94,1%
Тип	синхронный, бесщеточный, одноопорный
Система возбуждения	самовозбуждение
Регулировка напряжения	автоматическая
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Обмотка	2 / 3
Диапазон регулировки напряжения	+/- 5%
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Форма волны NEMA = TIF	< 50
Форма волны I.E.C = THF	3
Максимальная скорость	2250 об/мин
Ток короткого замыкания	300% (10 с)
Диск крепления	SAE 1# / 14"

Шкаф управления	ШУЭ 1Р800
Основные характеристики
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель	800 А
Автомат ввода резерва	нет
Функции
	- управление дизельным электроагрегатом
	- сигнализация предупреждений и аварий
	- подача напряжения на собственные нужды
	- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
	- кнопка аварийного останова

Подробные технические характеристики

Дизельный генератор АД 360С-Т400-1РМ12 Azimut Pro мощностью 360 кВт открытого исполнения серии «Проф»

✔ КОНСТРУКЦИЯ:

Компоненты дизель генераторной установки:

первичный 6-ти цилиндровый дизельный двигатель радиаторного охлаждения Azimut Pro D2765A440, объемом 12,54 л., номинальной мощностью 400 кВт,
синхронный бесщеточный трехфазный генератор Azimut ZC5C (380 В),
шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
аккумуляторные батареи,
стальная рама с интегрированным топливным баком.

Запуск и остановка дизельной электростанции по 1-й степени автоматизации осуществляются в ручном режиме.

✔ НАЗНАЧЕНИЕ:

Дизельный генератор АД-360С-Т400-1РМ12 серии «Проф» используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 220 / 380 В и частотой 50 Гц для электроснабжения средних промышленные предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торгово-развлекательных центров.

✔ ПРЕИМУЩЕСТВА:

дизельные двигатели Azimut Pro (Lambert) производятся по технологии Weichai , что обеспечивает более высокую надежность и длительный моторесурс по сравнению с двигателями Ricardo,
экономичный уровень расхода топлива,
адаптированность к отечественным ГСМ,
меню управления на русском языке,
взаимозаменяемость запасных частей с двигателями Weichai,
синхронный генератор Azimut произведен по технологии Stamford, что обеспечивает длительный срок службы и высокое качество вырабатываемой электроэнергии,
цена дизельного генератора ниже аналогов, представленных на рынке.

✔ КОМПЛЕКТНОСТЬ ПОСТАВКИ:

дизельная генераторная установка,
стандартный промышленный глушитель,
комплект аккумуляторных батарей,
заправка маслом и тосолом,
комплект фильтров для ТО-00,
инструкции по эксплуатации,
протокол испытаний ДГУ,
гарантийный талон.

✔ КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.

РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
