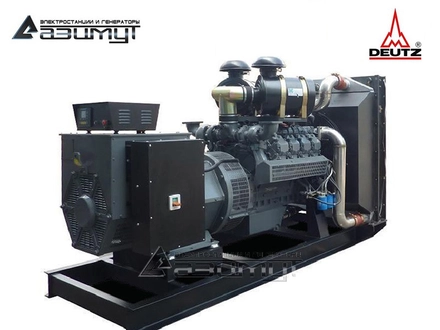

АД 360С-Т400-1РМ6
| Постоянная мощность | 360 кВт / 450 кВА |
| Резервная мощность | 396 кВт / 495 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DEUTZ BF8M 1015C |
| Синхронный генератор | AZIMUT ZC5C |
| Контроллер | LOVATO RGK800 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2960 x 1600 x 2110 мм |
| Вес | 4100 кг |
| Расход топлива при 100% нагрузке | 121,5 л/час |
| Топливный бак | 1200 л |
| Автономность | мин. 8 часов |
| Гарантия | 12 месяцев |
Скрыть
| Дизельный двигатель | DEUTZ BF8M1015C |
|---|---|
 |
|
| Технические характеристики | |
| Тип | дизельный, 4-х тактный, 1500 об/мин, 8-цилиндровый, V-образный, с радиаторным жидкостным охлаждением, с турбонаддувом |
| Постоянная мощность (COP) | 360 кВт |
| Номинальная мощность (PRP) | 390 кВт |
| Предельная мощность (LTP) | 420 кВт |
| Выходная электрическая мощность (COP) | 450 кВА |
| Объем двигателя | 15,9 л |
| Диаметр поршня | 132 мм |
| Ход поршня | 145 мм |
| Расход топлива при нагрузке | |
| 25% | 220 г/кВт*ч |
| 50% | 203 г/кВт*ч |
| 75% | 202 г/кВт*ч |
| 100% | 205 г/кВт*ч |
| Поток воздуха на охлаждение | 22200 м³/час |
| Поток воздуха на сгорание | 1340 м³/час |
| Поток выхлопных газов | 2100 м³/час |
| Температура выхлопных газов | ≤ 520 ºС |
| Габариты | 1151 х 932 х 1170 мм |
| Сухой вес | 1060 кг |
| Синхронный генератор | ZC5C |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 450 кВА / 360 кВт |
| Резервная мощность | 495 кВА / 396 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 1235 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 648 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 94,1% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 1# / 14" |
| Шкаф управления | ШУЭ LOVATO RGK800 |
|---|---|
 |
|
| Основные характеристики | |
| Панель управления | Большой выбор функций для удовлетворения любых условий эксплуатации. |
Диапазон питания 12-24В пост.тока для каждого отдельного прибора. |
|
Полностью программируемые входы, выходы и аварийные сигналы. |
|
Порты связи RS232, RS485, USB, Ethernet. |
|
Управление двигателями по CANbus. |
|
Программное обеспечение конфигурации и контроля. |
|
Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты. |
|
| Функции | |
- Питание: 7...33В постоянного тока |
|
- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора |
|
- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали |
|
- Диапазон измерения напряжения: |
|
- Номинальный диапазон измерения напряжения: |
|
- Диапазон измерения частоты: 45...65Гц |
|
Подробные технические характеристики
Стационарная дизельная электростанция АД 360С-Т400-1РМ6 мощностью 360 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 360 кВт в составе:
- первичного восьмицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Deutz BF8M 1015C, объемом 15,9 литра и номинальной мощностью 403 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT ZC5C номинальной мощностью 360 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Электростанция ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, торговых центров, небольших населенных пунктов
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.
Использование многоцилиндрового дизельного двигателя Deutz радиаторного охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и длительный срок службы электростанции до капитального ремонта
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА ДГУ С ДВИГАТЕЛЯМИ DEUTZ СЕРИИ BFM 1015
- 6- и 8-ми цилиндровые двигатели c V-образным расположением цилиндров, водяным охлаждением, турбонаддувом, охлаждением наддувочного воздуха и четырехклапанной технологией.
- Очень компактная конструкция двигателя снижает затраты на установку.
- Мокрые гильзы цилиндров, увеличенные интервалы замены масла и простая замена моторных жидкостей сокращают эксплуатационные расходы и затраты на обслуживание и повышают эксплуатационную готовность оборудования.
- Наилучшие характеристики холодного пуска даже в экстремальных условиях.
- Прочная и надежная механическая система впрыска топлива.
- Низкий уровень шума благодаря акустически оптимизированным компонентам, очень плавному ходу и высокой долговечности.
- Прочная конструкция двигателя позволяет работать даже с топливом с очень высоким содержанием серы.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-360,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- комплект фильтров для ТО-00,
- заправка маслом и тосолом,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ОСНОВНОЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНЫЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
