AKSA AD 580
| Постоянная мощность | 420 кВт / 525 кВА |
| Резервная мощность | 464 кВт / 580 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | DOOSAN DР158LD |
| Синхронный генератор | AKSA AK 6450 |
| Контроллер | Deep Sea DSE 6020 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 3106 x 1550 x 1994 мм |
| Вес | 3150 кг |
| Расход топлива при 100% нагрузке | 115,1 л/ч |
| Топливный бак | 700 л |
| Автономность | мин. 8 часов |
| Гарантия | 12 мес |
Скрыть
| Дизельный двигатель | DOOSAN DР158LD |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 464 кВт |
| Резервная мощность | 510 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 14,618 л |
| Количество и расположение цилиндров | 8 цилиндров, V-образное |
| Сухой вес | 961 кг |
| Диаметр поршня | 128 мм |
| Ход поршня | 142 мм |
| Коэффициент сжатия | 15,0:1 |
| Скорость поршня | 7,1 м/c |
| Среднее эффективное давление BMEP | 2,54 МПа |
| Порядок работы цилиндров | 1-5-7-2-6-3-4-8 |
| Регулировка частоты вращения | электронная |
| Точность регулировки частоты вращения | +/- 2,50% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 700 л |
| Модель топливного насоса | Bosch, многорядный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 115,1 л/ч |
| 75% | 83,4 л/ч |
| 50% | 55,1 л/ч |
| Удельный расход топлива | 214 г/кВт*ч |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки комбинированная | под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 22 л |
| Удельный расход масла на угар | 1,05 г/кВт*ч |
| Максимальная температура масла | 120 ºС |
| Давление масла в системе | 3,0 - 6,5 бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 79 л |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 650 л/мин |
| Мощность вентилятора | 16,0 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | электростартер 7 кВт |
| Максимальный ток зарядного генератора | 45 А |
| Аккумуляторная батарея | 2 х 12 В / 190 А*ч |
| Система подачи воздуха | |
| Тип | турбонаддув с промежуточным охлаждением |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 421 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 470 м³/ч |
| Расход воздуха на питание двигателя | 29,3 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 2,25 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 2,25 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 580 ºС |
| Поток выхлопных газов | 82,6 м³/ч |
| Тип глушителя | Промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 600 мм вод. ст. |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 790 кВт/ч |
| Система газовыхлопа | 455 кВт/ч |
| Система охлаждения | 273 кВт/ч |
| Корпус двигателя и генератора | 62 кВт/ч |
| Синхронный генератор | AKSA AK 6450 |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 563 кВА / 450 кВт |
| Резервная мощность | 619 кВА / 495 кВт |
| Тип | синхронный, бесщеточный, одноопорный |
| Род тока | переменный, трехфазный |
| Напряжение | 230 / 400 В |
| Коэффициент мощности COS Ф | 0,8 |
| Частота | 50 Гц |
| Количество полюсов | 4 |
| Обмотка | 2 / 3 |
| Регулировка напряжения | автоматическая, SX440 |
| Диапазон регулировки напряжения | ± 1,5% |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Вес | 1393 кг |
| Поток охлаждающего воздуха | 62,1 м3/мин |
| Шкаф управления | AKSA DSE 6020 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера Deep Sea DSE 6020 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки. |
| Функции | |
- управление дизельной электростанцией |
|
- сигнализация предупреждений и аварий |
|
- подача электрического тока на собственные нужды |
|
- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ |
|
- кнопка аварийного останова |
|
Подробные технические характеристики

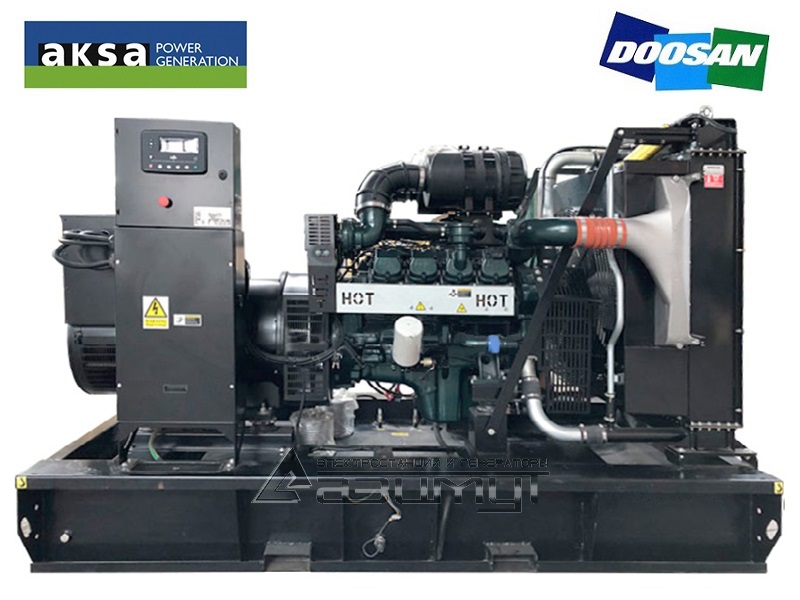

Стационарная дизельная электростанция AKSA AD 580 мощностью 420 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 420 кВт в составе:
- первичного восьмиицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения DOOSAN DР158LD, объемом 14,618 литра и номинальной мощностью 464 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AKSA AK 6450 номинальной мощностью 420 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером Deep Sea DSE 6020 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Электростанция ДЭС 420 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, торговых центров, небольших населенных пунктов.
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.
Использование многоцилиндрового двигателя производства DOOSAN INFRACORE (Южная Корея) большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- AKSA - один из крупнейших в мире производителей дизельных электростанций, с опытом с 1984 года. Сборка ДГУ производится на современном заводе, площадью более 100.000 кв. метров в Гуанчжоу (Китай), что обеспечивает высокое качество продукции и низкие отпускные цены.
- первичный дизельный двигатель производства южно-корейской корпорации Doosan Infracore зарекомендовал себя на международном рынке, как относительно недорогой, но надежный и стабильно работающий агрегат с невысоким расходом топлива.
- в обмотках синхронного генератора AKSA используется только высококачественная медь, что увеличивает КПД установки, продлевает ресурс и снижает расход топлива.
- установлен контроллер производства компании Deep Sea Electronics (Великобритания) - ведущего разработчика и производителя автоматизированных систем управления энергетического оборудования.
- электростанции AKSA на двигателях Doosan адаптированы к использования отечественных горюче-смазочных материалов.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС AKSA AD 580,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- комплект фильтров для ТО-00,
- заправка маслом и тосолом,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ОСНОВНОЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНЫЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
