АД-50С-Т400-2РМ14

Цена:

664 400 ₽

631 200 ₽

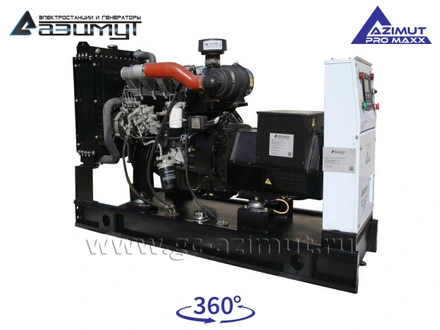

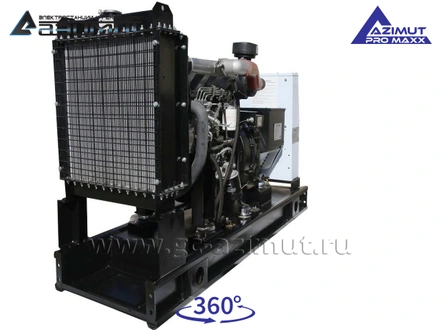

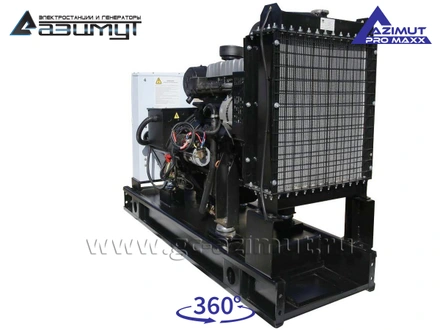

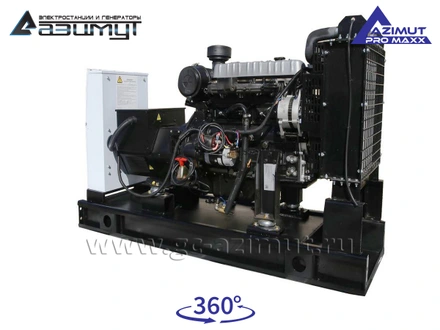

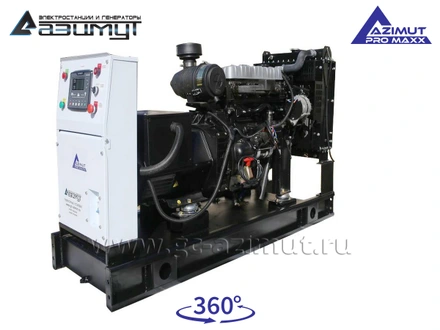

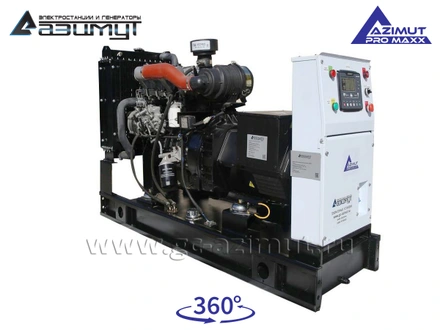

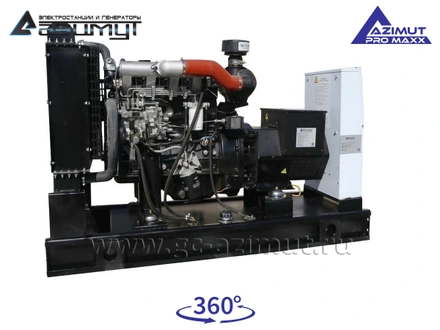

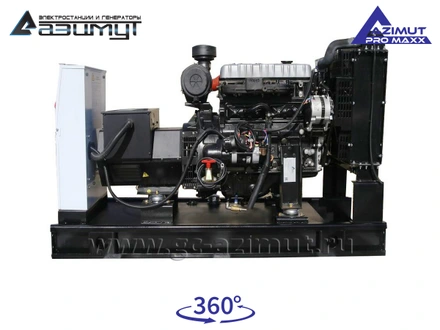

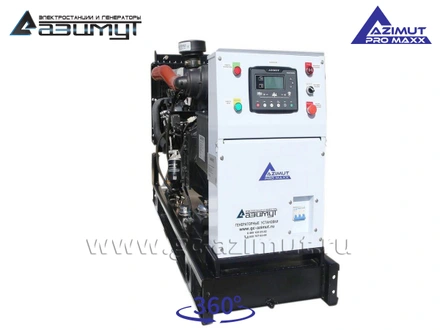

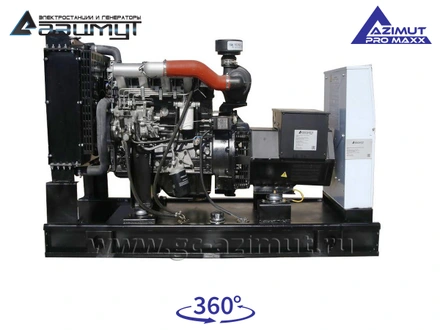

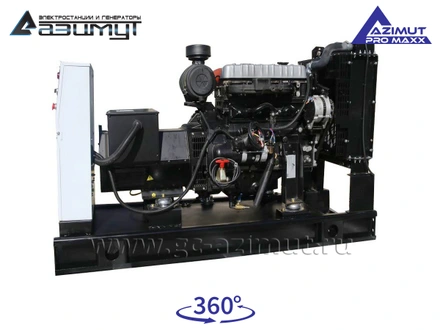

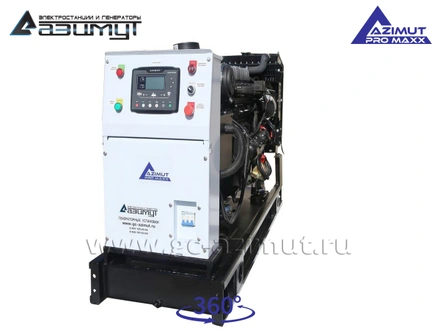

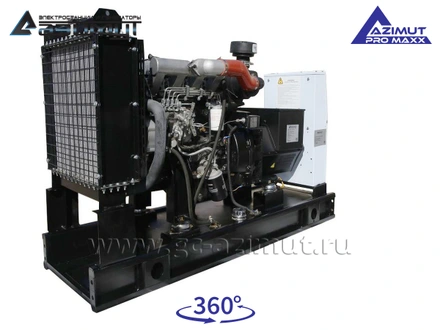

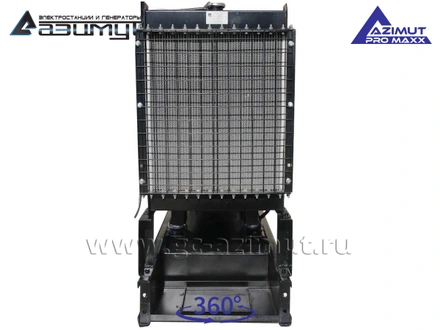

Дизельный генератор с автозапуском

АД 50С-Т400-2РМ14

Постоянная мощность	50 кВт / 62,5 кВA
Резервная мощность	55 кВт / 68,75 кВA
Напряжение	230 / 400 В
Частота	50 Гц
Количество фаз	трехфазная
Первичный дизельный двигатель	Azimut Pro Maxx 4DT376M60
Синхронный генератор	Azimut Z224E
Контроллер	HGM 6120

Исполнение	открытое на раме
Степень автоматизации	2-я (АВР)
Габариты (Д х Ш х В)	2050 х 700 х 1250 мм
Вес	848 кг
Расход топлива при 100% нагрузке	14,87 л/час
Топливный бак	150 л
Автономность	мин. 8 часов
Гарантия	2 года

Скрыть

Дизельный двигатель	AZIMUT PRO MAXX 4DT376M60

Технические характеристики
Постоянная мощность	60 кВт
Резервная мощность	66 кВт
Частота вращения	1500 об/мин
Объем двигателя	3,76 л
Количество и расположение цилиндров	4 цилиндра, рядное, вертикальное
Диаметр поршня	102 мм
Ход поршня	115 мм
Коэффициент сжатия	17,6:1
Порядок работы цилиндров	1-3-4-2
Скорость поршня	6,52 м/c
Регулировка частоты вращения	механическая
Точность регулировки частоты вращения	+/- 5%
Габариты	980 × 670 × 800 мм
Сухой вес	340 кг
Топливная система
Дизельное топливо	ГОСТ 305-82
Тип топливного насоса	2-х секционный, плунжерный
Тип топливного фильтра	полнопоточный со сменным картриджем
Максимальная температура в топливопроводе	55 ºС
Максимальное давление в топливопроводе	1,8 бар
Расход топлива при нагрузке
Удельный расход топлива	220 г/кВт*ч
25%	4,55 л/ч
50%	7,62 л/ч
75%	11,19 л/ч
100%	14,88 л/ч
Система смазки
Система смазки	комбинированная под давлением и разбрызгиванием
Тип масляного насоса	шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип масла	SAE 15W40 / 10W30
Емкость масляной системы	6,9 л
Удельный расход масла на угар	2,75 г/кВт*ч
Максимальная температура масла	120 ºС
Минимальное давление масла	105 кПа
Система охлаждения
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости	ГОСТ 28084-89
Емкость системы охлаждения	9,0 л
Максимальная температура охлаждающей жидкости	105 ºС
Температура открытия термостата	72 ºС
Водяной насос	центробежного типа с ременным приводом
Производительность водяного насоса	8,44 л/мин
Мощность вентилятора	1,6 кВт
Система электрооборудования
Напряжение в системе	12 В
Напряжение зарядного генератора	14 В
Пусковое устройство	электростартер 3,5 кВт
Максимальный ток зарядного генератора	35 А
Аккумуляторная батарея	1 х 12 В / 55 А*ч
Система подачи воздуха
Тип	турбонаддув
Тип воздушного фильтра	фильтроэлемент
Система газовыхлопа
Температура выхлопных газов	615 ºС
Максимальное противодавление выхлопным газам	10 кПа
Тип глушителя	промышленный - 9 dB

Синхронный генератор	Z224E

Основные характеристики
Постоянная мощность	62,5 кВА / 50 кВт
Резервная мощность	68,75 кВА / 55 кВт
Напряжение	230 / 400 В
Частота	50 Гц
Вес	275 кг
Род тока	переменный, трехфазный
Номинальная сила тока	90 А
Количество полюсов	4
Коэффициент мощности COS Ф	0,8
КПД	88,6%
Тип	синхронный, бесщеточный, одноопорный
Система возбуждения	самовозбуждение
Регулировка напряжения	автоматическая
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Обмотка	2 / 3
Диапазон регулировки напряжения	+/- 5%
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Форма волны NEMA = TIF	< 50
Форма волны I.E.C = THF	3
Максимальная скорость	2250 об/мин
Ток короткого замыкания	300% (10 с)
Диск крепления	SAE 3# / 11,5"

Шкаф управления	ШУЭ 2Р100
Основные характеристики
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель	100 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей	есть
Функции
	- управление дизельным электроагрегатом
	- сигнализация предупреждений и аварий
	- подача напряжения на собственные нужды
	- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
	- кнопка аварийного останова
	- контроль параметров основной сети
	- автоматический запуск при отклонении параметров основной сети от заданных значений
	- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
	- подзарядка аккумуляторных батарей
	- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

Дизельный генератор АД 50С-Т400-2РМ14 Azimut Pro Maxx мощностью 50 кВт открытого исполнения с автозапуском (АВР) серии «Проф»

КОНСТРУКЦИЯ:

Компоненты дизель генераторной установки:

первичный 4-х цилиндровый дизельный двигатель радиаторного охлаждения Azimut Pro Maxx 4DT376M60, объемом 3,76 л., номинальной мощностью 60 кВт,
синхронный бесщеточный трехфазный генератор Azimut Z224E (380 В),
шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем и блоком автоматического ввода резерва.
аккумуляторные батареи,
стальная рама с интегрированным топливным баком.

Запуск и остановка дизельной электростанции по 2-й степени автоматизации осуществляются автоматически.

НАЗНАЧЕНИЕ:

Дизельный генератор АД-50С-Т400-1РМ14 серии «Проф» используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 220 / 380 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.

ПРЕИМУЩЕСТВА:

дизельные двигатели Azimut Pro Maxx производятся на компонентной и конструкторской базе двигателей для тракторов и дизельных погрузчиков, что обеспечивает высокую надежность и длительный моторесурс, эти двигатели спроектированы и построены именно для постоянной работы, а не только для «резерва».
экономичный уровень расхода топлива,
адаптированность к отечественным ГСМ,
меню управления на русском языке,
простая конструкция двигателя обеспечивает высокую ремонтопригодность,
синхронный генератор Azimut произведен по технологии Stamford, что обеспечивает длительный срок службы и высокое качество вырабатываемой электроэнергии,
цена дизельного генератора ниже аналогов, представленных на рынке.

КОМПЛЕКТНОСТЬ ПОСТАВКИ:

дизельная генераторная установка с автозапуском (АВР),
стандартный промышленный глушитель,
комплект аккумуляторных батарей,
заправка маслом и тосолом,
комплект фильтров для ТО-00,
инструкции по эксплуатации,
протокол испытаний ДГУ,
гарантийный талон.

КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.

РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-50С-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
