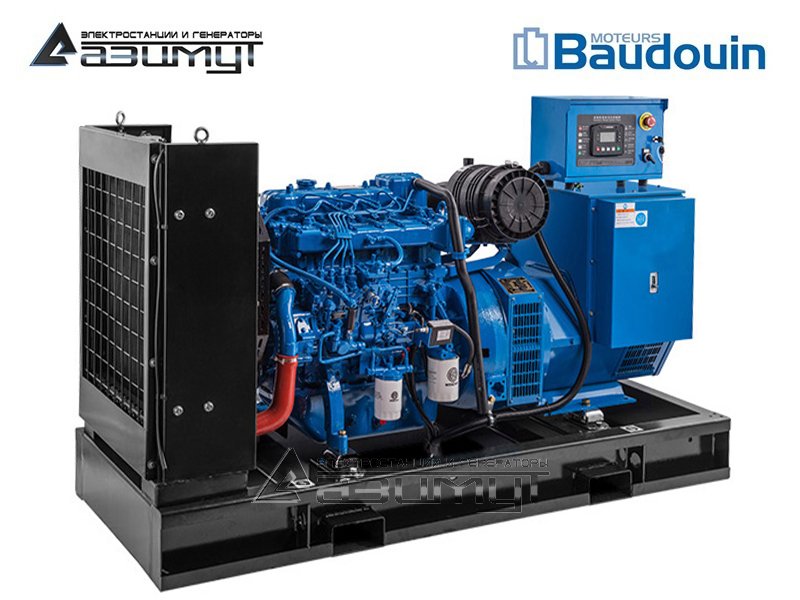

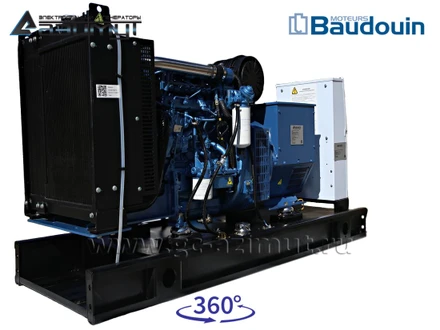

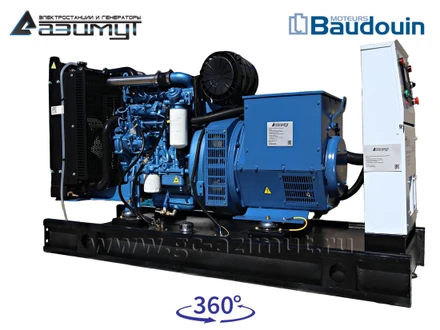

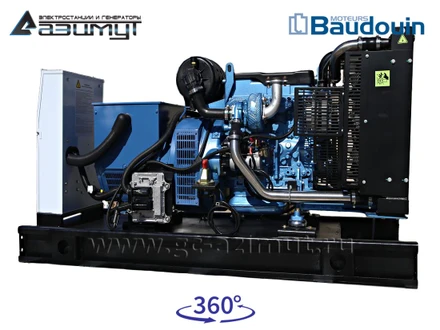

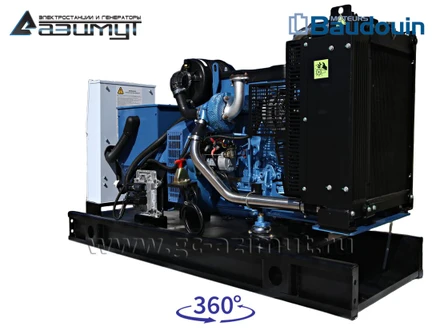

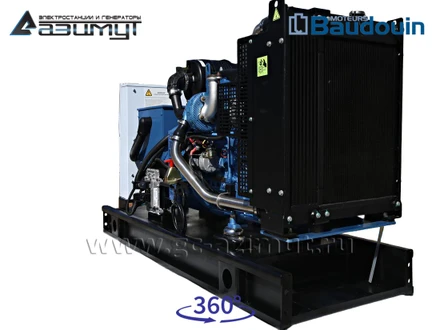

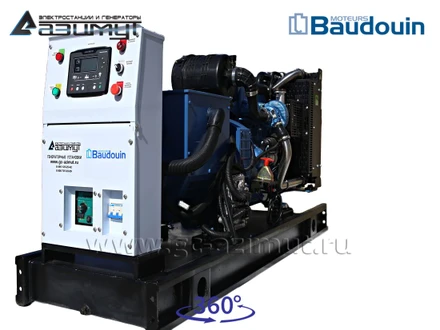

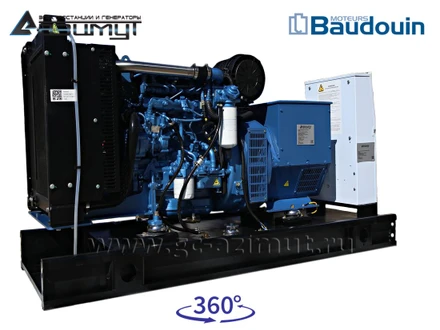

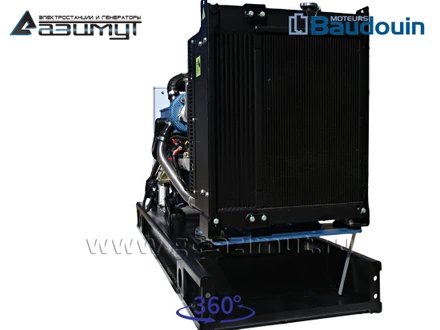

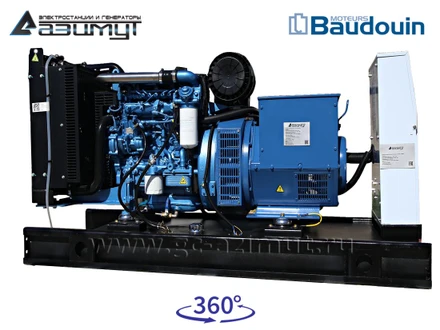

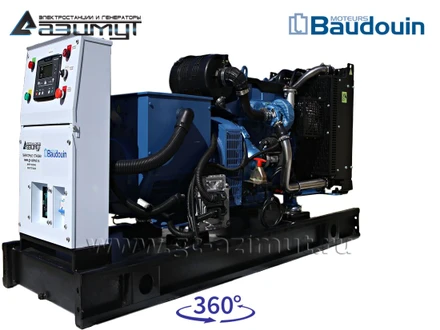

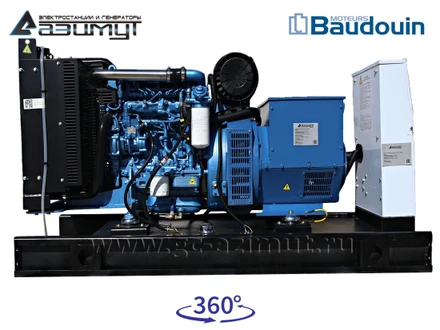

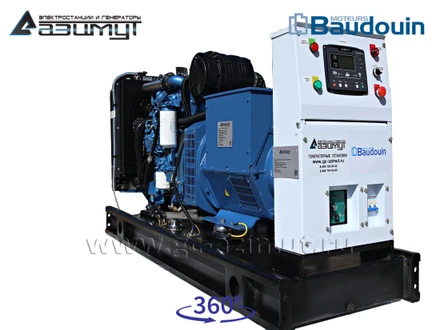

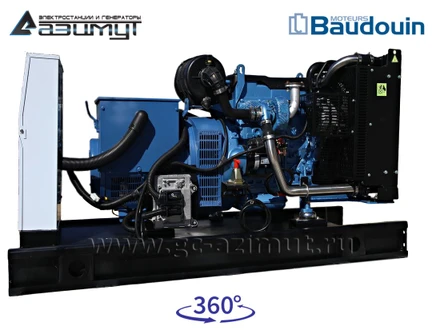

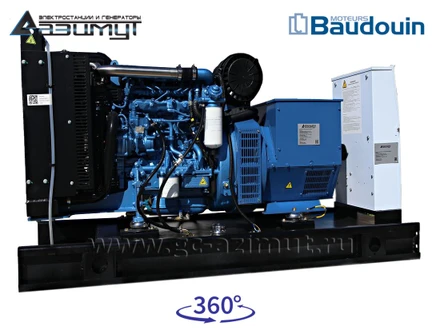

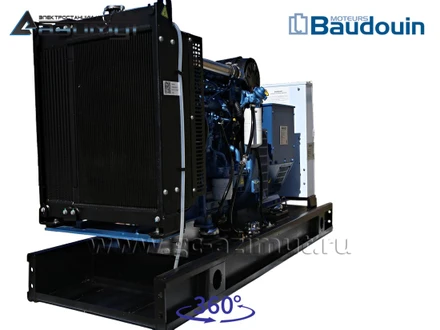

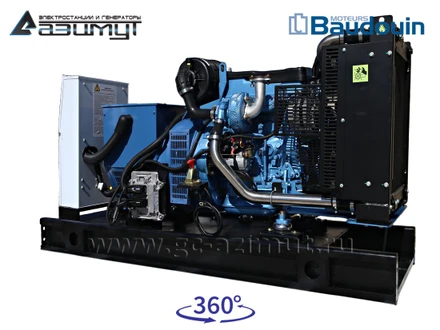

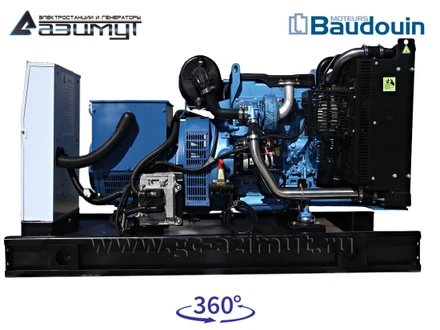

Дизель электростанция 50 кВт
АД-50С-Т400-1РМ9
| Постоянная мощность | 50 кВт / 63 кВA |
| Резервная мощность | 55 кВт / 69 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | BAUDOUIN MOTEURS 4M11G70/5e |
| Синхронный генератор | EVOTEC TCU228C |
| Контроллер | LOVATO RGK800 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 2100 x 860 x 1660 мм |
| Вес | 1100 кг |
| Расход топлива при 100% нагрузке | 14,6 л/час |
| Топливный бак | 125 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | BAUDOUIN MOTEURS 4M11G70/5 |
|---|---|
 |
|
| Описание: | |
- чугунный блок цилиндров, |
|
- цельный кованный коленчатый вал, |
|
- отдельные чугунные головки на каждый цилиндр, |
|
- мокрые гильзы, |
|
- поршни из алюминиевого сплава с каналом охлаждения масла, |
|
- масляный поддон большой емкости с плоским дном, |
|
- полнопоточный навинчивающийся масляный фильтр, |
|
- щиток выпускного коллектора для теплоизоляции, |
|
- электрическая система 12 В. |
|
| Основные технические характеристики: | |
| Номинальная мощность | 60 кВт |
| Максимальная мощность | 66 кВт |
| Частота вращения | 1500 об/мин |
| Тип подачи воздуха | с турбонаддувом |
| Количество и расположение цилиндров | 4 цилиндров, рядное |
| Объем двигателя | 4,5 л |
| Диаметр поршня | 105 мм |
| Ход поршня | 130 мм |
| Габариты | 1389 мм х 800 мм х 1002 мм |
| Сухой вес | 612 кг |
| Синхронный генератор | EVOTEC TCU228C |
|---|---|
 |
|
EvoTec Power Generation Co., Ltd (EvoTec) - профессиональный производитель генераторов переменного тока выходной мощностью от 6,8 кВт до 4200 кВт и напряжением от 110 В до 13800 В, а также один из крупнейших в Китае центров исследований и разработок в области производства генераторов тока, расположенный зоне экономического развития Луцзян, городе Хэфей, провинция Аньхой. EvoTec имеет 45 зарегистрированных патентов на конструкцию генератора, благодаря идеальному сочетанию передовых достижений науки и технологий Германии и Азии. |
По сравнению с обычными продуктами, представленными на рынке, генераторы EvoTec намного компактнее по размеру, короче по длине, легче по весу, экологически безопасны и, что наиболее важно, имеют более высокую эффективность. Продукция соответствует сертификатам ISO9001, ISO14001, CE, и успешно экспортируется более чем в тридцать стран мира, такие как Турция, Южная Корея, Тайвань, Испания, Германия. |
| Основные характеристики | |
| Постоянная мощность | 62,5 кВА / 50 кВт |
| Резервная мощность | 69 кВА / 55 кВт |
| Описание | cинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением |
| Напряжение | 230 / 400 В |
| Регулировка напряжения | автоматическая, ETC-1 |
| Диапазон регулировки напряжения | ± 0,5% |
| Класс изоляции | H |
| Класс защиты | IP 22 |
| Шаг обмотки | 2 / 3 |
| Форма волны: TIF | <50 |
| Форма волны: THF | <2% |
| Высотность | макс. 1000 м |
| Максимальная температура окружающей среды | 60 ºС |
| Максимально допустимая скорость вращения | 2250 об/мин |
| Направление вращения | против часовой стрелки |
| Ток короткого замыкания | 300% |
| Метод охлаждения | IC01 |
| КПД | 88,3% |
| Вес | 255 кг |
| Шкаф управления | ШУЭ LOVATO RGK800 |
|---|---|
 |
|
| Основные характеристики | |
| Панель управления | Большой выбор функций для удовлетворения любых условий эксплуатации. |
Диапазон питания 12-24В пост.тока для каждого отдельного прибора. |
|
Полностью программируемые входы, выходы и аварийные сигналы. |
|
Порты связи RS232, RS485, USB, Ethernet. |
|
Управление двигателями по CANbus. |
|
Программное обеспечение конфигурации и контроля. |
|
Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты. |
|
| Функции | |
- Питание: 7...33В постоянного тока |
|
- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора |
|
- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали |
|
- Диапазон измерения напряжения: |
|
- Номинальный диапазон измерения напряжения: |
|
- Диапазон измерения частоты: 45...65Гц |
|
Подробные технические характеристики
★Дизель генератор АД 50С-Т400-1РМ9 мощностью 50 кВт открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный трехфазный дизель генератор в составе:

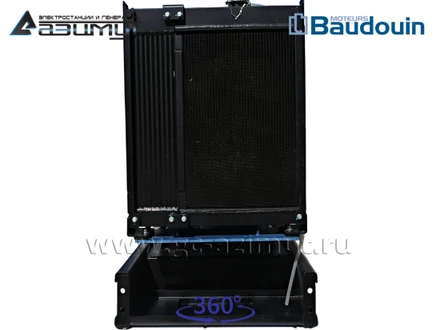

- первичного четырехцилиндрового дизельного двигателя водяного охлаждения BAUDOUIN MOTEURS 4M11G70/5e с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора EVOTEC TCU228C номинальной мощностью 50 кВт c автоматической регулировкой напряжения,

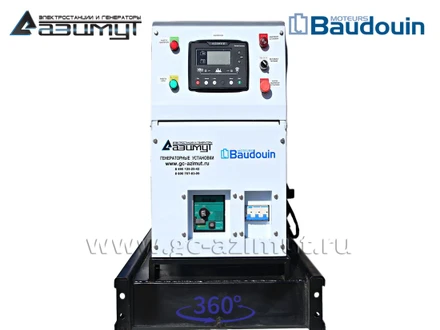

- шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизель генератор открытого типа используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель спроектирован французскими инженерами компании BAUDOUIN MOTEURS на основе почти 100-летнего опыта проектирования и производства морских пропульсивных дизельных двигателей, что обеспечивает высочайший уровень прочности и надежности изначально заложенный в конструкцию.
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
- меню управления дизель генераторной установкой на русском языке,
- полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
- экономичный расход топлива и масла,
- в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
- стоимость существенно ниже дизель генераторных установок аналогичного класса надежности оснащенных двигателями других производителей.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка ДГУ,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
