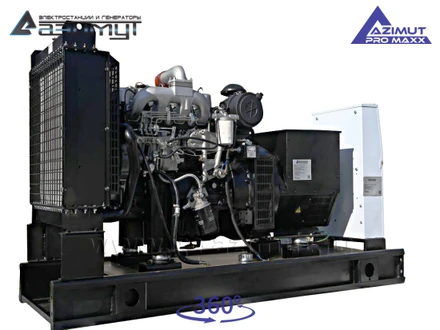

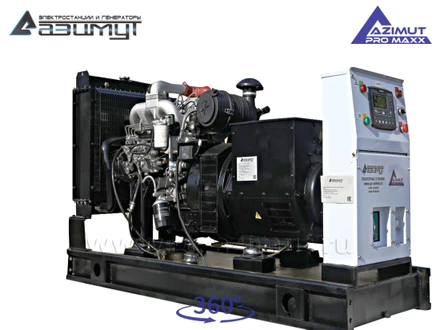

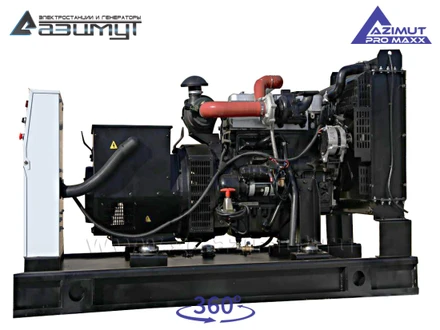

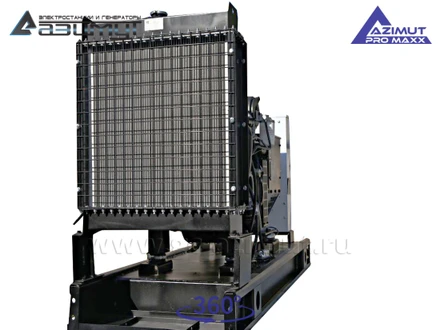

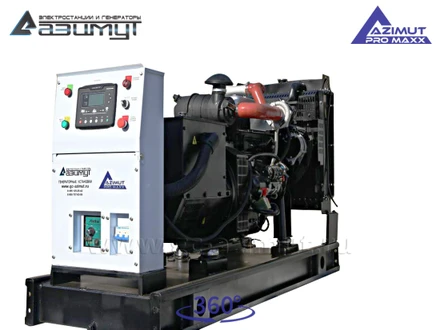

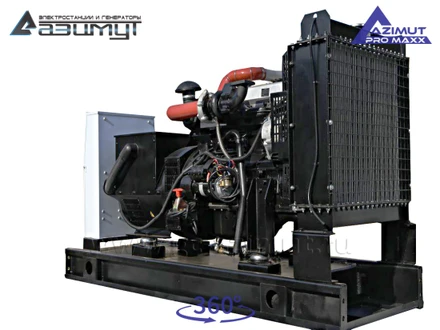

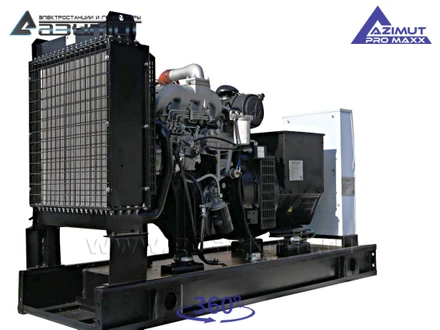

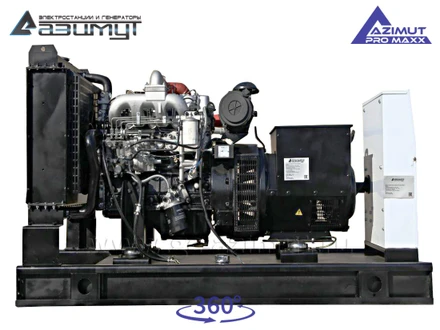

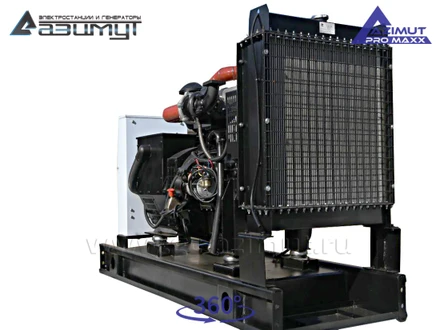

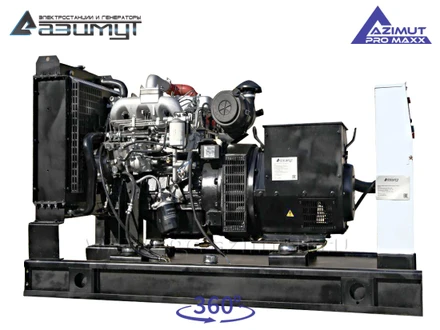

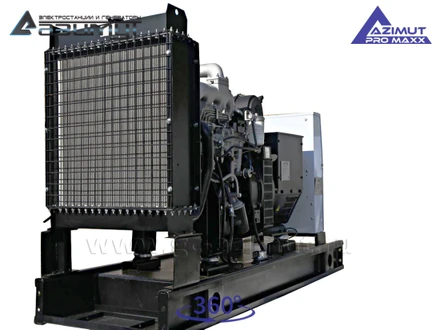

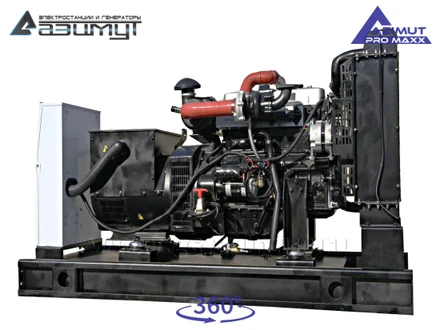

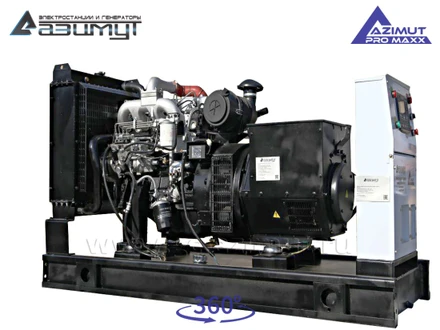

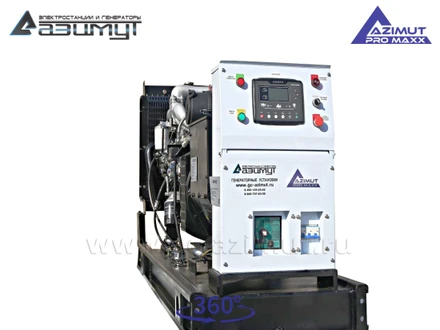

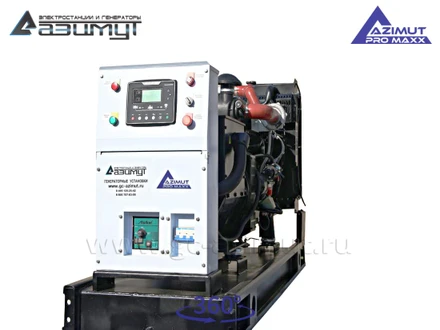

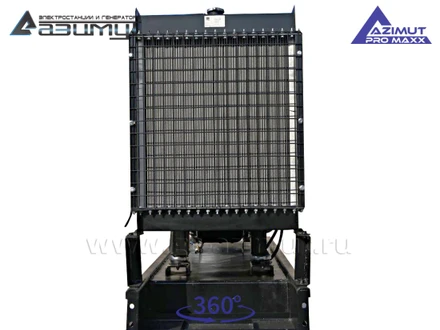

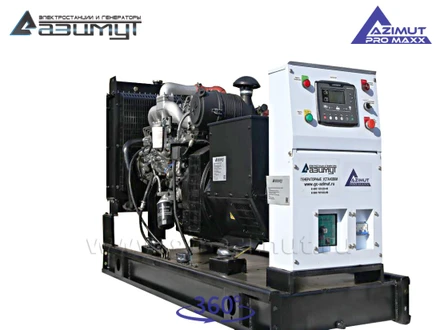

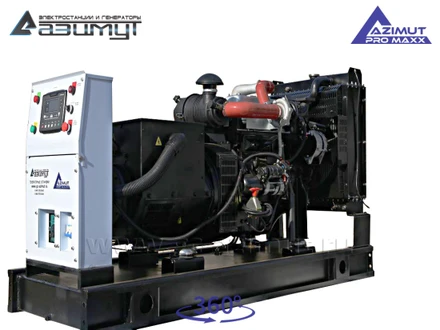

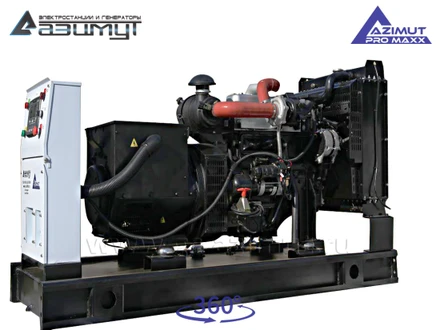

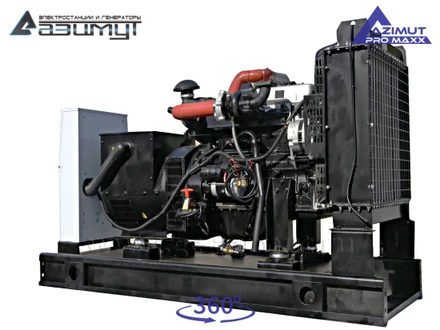

АД-64С-Т400-1РМ14
| Постоянная мощность | 64 кВт / 80 кВA |
| Резервная мощность | 70,4 кВт / 88 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | Azimut Pro Maxx 4DT484E77 |
| Синхронный генератор | Azimut Z224G |
| Контроллер | HGM 6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 1880 x 850 x 1367 мм |
| Вес | 1005 кг |
| Расход топлива при 100% нагрузке | 19,76 л/час |
| Топливный бак | 180 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | AZIMUT PRO MAXX 4DT484E77 |
|---|---|
 |
|
| Технические характеристики | |
| Постоянная мощность | 77 кВт |
| Резервная мощность | 85 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 4,84 л |
| Количество и расположение цилиндров | 4 цилиндра, рядное, вертикальное |
| Диаметр поршня | 108 мм |
| Ход поршня | 132 мм |
| Коэффициент сжатия | 16,5:1 |
| Порядок работы цилиндров | 1-3-4-2 |
| Скорость поршня | 7,92 м/c |
| Регулировка частоты вращения | электронная |
| Точность регулировки частоты вращения | +/- 5% |
| Габариты | 1130 × 730 × 960 мм |
| Сухой вес | 490 кг |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Тип топливного насоса | 2-х секционный, плунжерный |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Расход топлива при нагрузке | |
| Удельный расход топлива | 220 г/кВт*ч |
| 25% | 6,90 л/ч |
| 50% | 10,48 л/ч |
| 75% | 14,64 л/ч |
| 100% | 19,76 л/ч |
| Система смазки | |
| Система смазки | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 13,0 л |
| Удельный расход масла на угар | 2,55 г/кВт*ч |
| Максимальная температура масла | 120 ºС |
| Минимальное давление масла | 105 кПа |

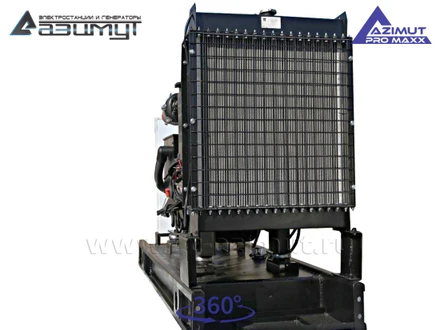

| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 11,0 л |
| Максимальная температура охлаждающей жидкости | 105 ºС |
| Температура открытия термостата | 72 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 9,33 л/мин |
| Мощность вентилятора | 2,0 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Напряжение зарядного генератора | 28 В |
| Пусковое устройство | электростартер 4,5 кВт |
| Максимальный ток зарядного генератора | 45 А |
| Аккумуляторная батарея | 2 х 24 В / 60 А*ч |
| Система подачи воздуха | |
| Тип | турбонаддув |
| Тип воздушного фильтра | фильтроэлемент |
| Система газовыхлопа | |
| Температура выхлопных газов | 620 ºС |
| Максимальное противодавление выхлопным газам | 10 кПа |
| Тип глушителя | промышленный - 9 dB |
| Диаметр выхлопной трубы | 88,5 мм |
| Синхронный генератор | Z224G |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 80 кВА / 64 кВт |
| Резервная мощность | 88 кВА / 70 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 320 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 108 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 90,0% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |

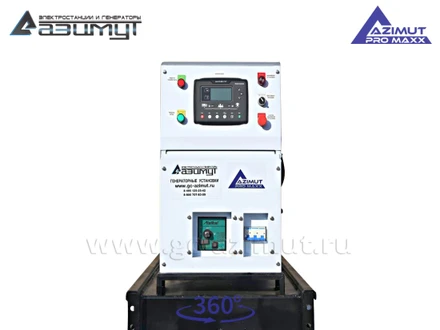

| Шкаф управления | ШУЭ 1Р125 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 125 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
Подробные технические характеристики
Дизельный генератор АД 64С-Т400-1РМ14 Azimut Pro Maxx мощностью 64 кВт открытого исполнения серии «Проф»
✔ КОНСТРУКЦИЯ:
Компоненты дизель генераторной установки:
- первичный 4-х цилиндровый дизельный двигатель радиаторного охлаждения Azimut Pro Maxx 4DT484E77, объемом 4,84 л., номинальной мощностью 77 кВт,
- синхронный бесщеточный трехфазный генератор Azimut Z224G (380 В),
- шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
- аккумуляторные батареи,
- стальная рама с интегрированным топливным баком.
Запуск и остановка дизельной электростанции по 1-й степени автоматизации осуществляются в ручном режиме.
✔ НАЗНАЧЕНИЕ:
Дизельный генератор АД-64С-Т400-1РМ14 серии «Проф» используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 220 / 380 В и частотой 50 гЦ для электроснабжения средних промышленные предприятий, строительных объектов, социальных учреждений, гостиниц, банков, магазинов.
✔ ПРЕИМУЩЕСТВА:
- дизельные двигатели Azimut Pro Maxx производятся на компонентной и конструкторской базе двигателей для тракторов и дизельных погрузчиков, что обеспечивает высокую надежность и длительный моторесурс, эти двигатели спроектированы и построены именно для постоянной работы, а не только для «резерва».
- экономичный уровень расхода топлива,
- адаптированность к отечественным ГСМ,
- меню управления на русском языке,
- простая конструкция двигателя обеспечивает высокую ремонтопригодность,
- синхронный генератор Azimut произведен по технологии Stamford, что обеспечивает длительный срок службы и высокое качество вырабатываемой электроэнергии,
- цена дизельного генератора ниже аналогов, представленных на рынке.
✔ КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная генераторная установка,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
✔ КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
