АД-640С-Т400-1РКМ18
| Постоянная мощность | 640 кВт / 800 кВA |
| Резервная мощность | 704 кВт / 880 кВA |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | PERKINS 4006-23TAG3A |
| Синхронный генератор | MECC ALTE ECO43-1SN/4 |
| Контроллер | DEEP SEA DSE 7320 |
| Исполнение | в шумозащитном кожухе |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 5895 х 2680 х 2340 мм |
| Вес | 9655 кг |
| Расход топлива при 100% нагрузке | 166 л/час |
| Топливный бак | 1500 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | PERKINS 4006-23TAG3A |
|---|---|
 |
|
| Основные характеристики: | |
| Тип двигателя внутреннего сгорания | дизельный, 4-х тактный |
| Скорость вращения | 1500 об/мин |
| Основная механическая мощность (брутто) | 705 kWm (945 л.с.) |
| Резервная механическая мощность (брутто) | 786 kWm (1054 л.с.) |
| Основная механическая мощность (нетто) | 679 kWm (911 л.с.) |
| Резервная механическая мощность (нетто) | 760 kWm (1019 л.с.) |
| Типичная электрическая мощность | 800 kVA (640 kWe) |
| Количество и расположение цилиндров | 6 цилиндра, рядное, вертикальное |
| Диаметр поршня | 160 мм |
| Ход поршня | 190 мм |
| Объем двигателя | 22,921 л |
| Тип подачи воздуха | с турбонаддувом, охлаждением воздух-воздух |
| Система зажигания | прямой впрыск DI |
| Коэффициент сжатия | 13,6:1 |
| Направление вращения коленчатого вала | Против часовой стрелки (со стороны маховика) |
| Емкость масляной системы | 113,4 л |
| Тип охлаждения | водяное |
| Емкость системы охлаждения | 105 л |
| Расход топлива при нагрузке: | |
| 110% | 210 г/кВт*ч (175 л/ч) |
| 100% | 209 г/кВт*ч (167 л/ч) |
| 75% | 211 г/кВт*ч (130 л/ч) |
| 50% | 213 г/кВт*ч (90 л/ч) |
| Габариты (Д х Ш х В) | 3027 х 1706 х 1964 мм |
| Сухой вес | 2524 кг |
| Периодичность замены масла, масляного и топливного фильтров | 500 моточасов |
| Норма токсичности выхлопных газов | -- // -- |
| Комплектация | ElectropaK |
| Синхронный генератор | Mecc Alte ECO43-1SN/4 |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 800 кВА |
| Резервная мощность | 880 кВА |
| Скорость вращения | 1500 об/мин |
| Частота | 50 Гц |
| Напряжение | 380 / 400 В |
| Тип фазности | трехфазный |
| Коэффициент мощности Cos φ | 0,8 |
| Тип | синхронный, бесщеточный, одноопорный |
| Регулировка напряжения | автоматическая,регулятор DSR |
| Система возбуждения | MAUX |
| Точность регулировки напряжения | ± 1% |
| Количество полюсов | 4 |
| Шаг обмотки | 2/3 |
| КПД (4/4) | 95,1% |
| Класс защиты | IP 23 |
| Класс изоляции | H |
| Габариты | 1370 х 810 х 1250 мм |
| Вес | 1920 кг |
| Страна происхождения | Италия |
| Шкаф управления | ШУЭ 1Р1600 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 1600 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
| Шумозащитный кожух | ВШК-720 |
|---|---|
| Назначение | Эффективная защита от воздействия неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты |
| Габариты | 5700 х 1800 х 2650 мм |
| Вес | 2250 кг |
| Материал кожуха | сталь 2 мм |
| Уровень шума (7м) | 50 дБ |
| Окраска | порошковая окраска |
| Условия экплуатации | эксплуатация вне помещения на открытом воздухе |
| Температура окружающей среды | |
| Для ДГУ по 1-й степени автоматизации | +5 ºС.....+40 ºС |
| Для ДГУ по 2-й степени автоматизации | -10 ºС.....+40 ºС |
| Характеристики | |
| - эстетичный современный дизайн | |
| - большие дверцы для обслуживания ДЭС | |
| - антивандальность (дверцы запираются на ключ) | |
| - решетки приточно-вытяжной вентиляции | |
| - вентиляционные дефлекторы | |
| - стеклянное окошко на дверце, закрывающей шкаф управления, для упрощения визульного контроля параметров ДГУ | |
| - штуцера слива технологических жидкостей выведенные наружу | |
| - наружная заливная горловина, закрывающаяся на ключ | |
| - установленная снаружи кнопка аварийного останова | |
| - выделенный отсек для глушителя | |
| - термоизоляция | |
| - шумоизоляция | |
| - гидроизолция | |
Подробные технические характеристики

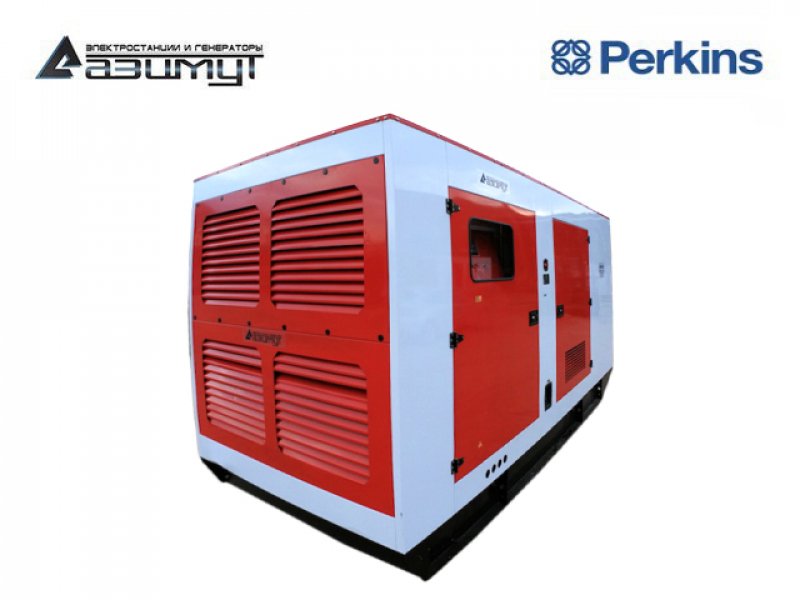

Дизельный генератор АД-640С-Т400-1РКМ18 мощностью 640 кВт в шумозащитном кожухе
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ 640 кВт в составе:
- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения PERKINS 4006-23TAG3A с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MECC ALTE ECO43-1SN/4 номинальной мощностью 640 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером DEEP SEA 7320 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы,
- всепогодный шумозащитный кожух установлен на раму.
НАЗНАЧЕНИЕ:
Электростанция ДЭС 640 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ОСОБЕННОСТИ:
- Компания Perkins Engines Company Limited c 1998 года принадлежит американскому машиностроительному гиганту Caterpillar Inc.,
- Продукция Caterpillar отличается эталонным уровнем качества, что обеспечивает высочайший уровень надежности оборудования,
- На каждом заводе Perkins внедрена система менеджмента качества Caterpillar (CQMS), что обеспечивает неизменно превосходный уровень исполнения и контроля всех производственных операций, вне зависимости от страны происхождения.
- Дизельные двигатели 4006 серии выпускаются на заводе Perkins в городе Аурангабад, штат Махараштра (Индия),
- Промышленные электрогенераторные двигатели Perkins - ElectropaK гарантируют потребителю низкий расход топлива, минимальную стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, интервал технического обслуживания 500 моточасов и разумную цену за технику премиального уровня качества.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-640 в шумозащитном всепогодном кожухе,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- заправка маслом и охлаждающей жидкостью,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ В КОЖУХЕ
Дизельная электростанция в кожухе по первой степени автоматизации предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
