АД-7С-Т400-2РМ29
| Постоянная мощность | 7 кВт / 9 кВА |
| Резервная мощность | 8 кВт / 10 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | KUBOTA D1105-E2BG |
| Синхронный генератор | AZIMUT Z164B |
| Контроллер | HGM6120 |
| Исполнение | открытое на раме |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 1300 x 550 x 960 мм |
| Вес | 318 кг |
| Расход топлива при 100% нагрузке | 2,4 л/час |
| Топливный бак | 50 л |
| Автономность | мин. 8 часов |
| Гарантия | 2 года |
Скрыть
| Дизельный двигатель | KUBOTA D1105-E2-BG |
|---|---|
 |
|
| Описание | |
Вертикальный четырехтактный дизельный двигатель с водяным охлаждением. Компактный, легкий, надежный, идеальный двигатель для применений, где необходим минимальный уровень шума и высокая эффективность. |
|
| Основные характеристики | |
| Постоянная мощность | 8,4 кВт (11,3 л.с.) |
| Резервная мощность | 9,5 кВт (13,0 л.с.) |
| Количество и расположение цилиндров | 3 цилиндра, рядное, вертикальное |
| Тип подачи воздуха | атмосферный |
| Система впрыска | E-TVCS |
| Диаметр поршня | 78 мм |
| Ход поршня | 73,6 мм |
| Объем двигателя | 1,123 л |
| Коэффициент сжатия | 23:1 |
| Частота вращения | 1500 об/мин |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | ± 5% |
| Напряжение в электросистеме | 12В |
| Объем системы смазки | 5,1 л |
| Запуск | электростартер |
| Расход топлива при нагрузке: | |
| 50% | 1,2 л/ч |
| 75% | 1,8 л/ч |
| 100% | 2,3 л/ч |
| Вес | 93 кг |
| Синхронный генератор | Z164B |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 10 кВА / 8 кВт |
| Резервная мощность | 11 кВА / 8,8 кВт |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 103 кг |
| Род тока | переменный, трехфазный |
| Номинальная сила тока | 14,4 А |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 77,4% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| Шкаф управления | ШУЭ 2Р25 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 25 А |
| Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей | есть |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети | |
| - кнопка аварийного останова | |
| - контроль параметров основной сети | |
| - автоматический запуск при отклонении параметров основной сети от заданных значений | |
| - автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети | |
| - подзарядка аккумуляторных батарей | |
| - управление подогревателем охлаждающей жидкости | |
Подробные технические характеристики

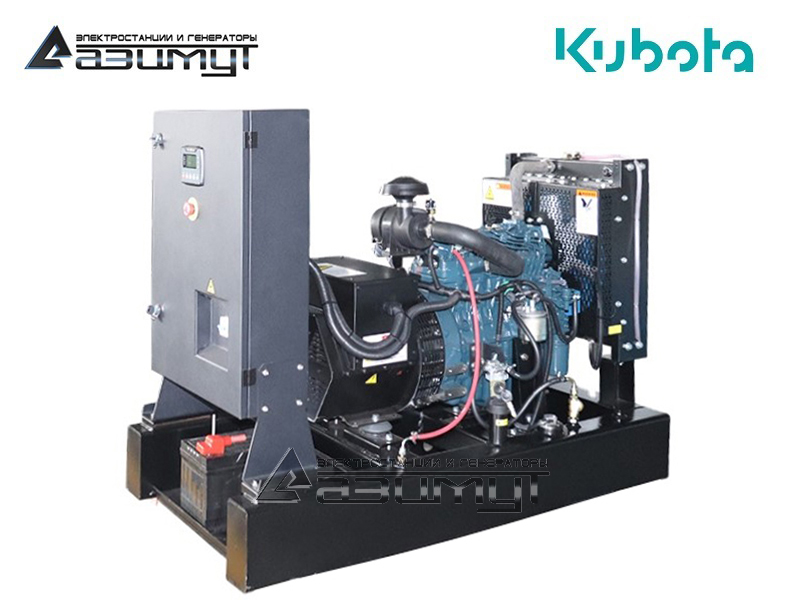

★Трехфазный дизельный генератор АД-7С-Т400-2РМ29 мощностью 6 кВт с автозапуском (АВР) открытого исполнения
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- стационарный дизель генератор ДГУ 7 кВт в составе:
- первичный дизельный двигатель радиаторного охлаждения KUBOTA D1105-E2BG (Япония),
- синхронный бесщеточный трехфазный генератор 380 В AZIMUT Z164B,
- шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ:
Дизельная электростанция 7 кВт с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.
Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.
Использование многоцилиндрового двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин выгодно отличает ее от бытовых электрогенераторов, оснащенных высокооборотными одноцилиндровыми малолитражными двигателями воздушного охлаждения.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.
ПРЕИМУЩЕСТВА:
- Особенностью японских двигателей Кубота является инновационная запатентованная система впрыска Kubota E-TVCS (система сгорания с тремя вихрями), которая обеспечивают оптимальный состав топливо-воздушной смеси за счет трех интенсивных вихревых потоков в камере сгорания специальной конструкции с вогнутой выемкой на головке поршня. Данная система обеспечивает выбросы с минимальным количеством загрязняющих веществ, парниковых газов, включая окислы азота.
- Двигатели с непосредственным впрыском Common Rail оснащаются дизельным окислительным катализатором (DOC) или DOC и дизельным сажевым фильтром (DPF), в связи с чем, двигатели соответствуют самым последним экологическим нормам, в том числе EU Stage V.
- Компания обладает колоссальным опытом и компетенциями в области литья, что позволяет производить картер двигателя уникальной запатентованной формы, что повышает общую жесткость конструкции и снижает уровни шума и вибраций.
- Легкий старт в холодную погоду обеспечивает система накаливания.
- Моторы Kubota высокопроизводительны, неприхотливы к качеству ГСМ и обладают длительным сроком службы.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС-7,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и тосолом,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-8-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
