АД-720С-Т400-2РМ16

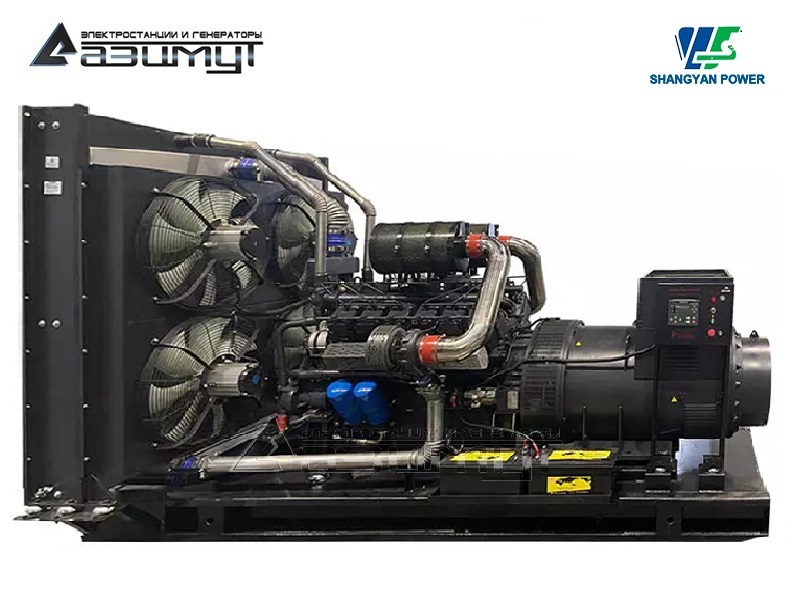

Дизель генератор АД-720С-Т400-2РМ16 мощностью 720 кВт открытого исполнения с автозапуском (АВР)

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

• дизель генератор ДГУ 720 кВт в составе:

-первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения Shangyan Power (Shanghai Dongfeng - Shyan) SYGNT302TAD88, объемом 30,2 литра и номинальной мощностью 800 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора Azimut ZLV6D номинальной мощностью 720 кВт c автоматической регулировкой напряжения,

• шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
• комплект аккумуляторных батарей с сетевым зарядным устройством,
• стальной топливный бак интегрирован в конструкцию рамы.

НАЗНАЧЕНИЕ:

Электростанция ДЭС 720 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.

ИНФОРМАЦИЯ:

• дизельные двигатели Shangyan создавались как бюджетные копии двигателей SDEC, и отличаются от них, в основном, номенклатурой навесного оборудования,
• предназначаются в первую очередь для резервного электроснабжения,
• несмотря на низкую стоимость, обладают приемлемым уровнем надежности по сравнению с другими электростанциями построенными на двигателях - копиях SDEC.

КОМПЛЕКТНОСТЬ ПОСТАВКИ:

• дизельная электростанция ДЭС-720,
• стандартный промышленный глушитель,
• комплект аккумуляторных батарей,
• сетевое зарядное устройство,
• подогреватель охлаждающей жидкости,
• заправка маслом и тосолом,
• комплект фильтров для ТО-00,
• инструкции по эксплуатации,
• протокол испытаний ДГУ,
• гарантийный талон.

КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.

РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
